KHỚP NỐI TRỤC ROTEX STANDARD KTR

Khớp nối trục Rotex Standard KTR (Rotex Standard Flexible Jaw Coupling) được sản xuất bởi hãng KTR/Germany. Khớp nối chất lượng cao đạt tiêu chuẩn ATEX là loại khớp nối được ứng dụng phổ biến trong các nhà máy xí nghiệp.
Khớp nối KTR Rotex gồm các kích cỡ: Rotex 19, Rotex 24, Rotex 28, Rotex 38, Rotex 42, Rotex 48, Rotex 55, Rotex 65, Rotex 75, Rotex 90, Rotex 100, Rotex 110, Rotex 125, Rotex 140, Rotex 160, Rotex 180.

Đại Hồng Phát là đại diện ủy quyền, nhà phân phối độc quyền chính hãng KTR tại Việt Nam.

Mô tả

5/5 - (12 bình chọn)

Hãy cùng Đại Hồng Phát tìm hiểu về Khớp nối trục Rotex Standard KTR, qua bài viết sau!

Mục lục

1. Về Đại Hồng Phát – KTR Germany

Đại Hồng Phát là đại diện ủy quyền chính thức KTR Germany tại Việt Nam (KTR Việt Nam). Chúng tôi cung cấp các giải pháp khớp nối trục truyền động chính hãng, đáp ứng tiêu chuẩn quốc tế, giúp tối ưu hiệu suất và độ bền của hệ thống máy móc.
KTR được thành lập năm 1959 tại Đức. KTR được viết tắt từ
K – Kupplung (Khớp nối) | T – Technology (Công nghệ)| R – Rheine (Khu vực)
Sản phẩm KTR: Khớp nối trục Rotex, khớp khóa trục Clampex, phanh thủy lực,…
Sản phẩm Khớp nối trục linh hoạt Rotex Standard KTR do Đại Hồng Phát cung cấp được nhập khẩu 100% chính hãng, có đầy đủ CO/CQ, đáp ứng các tiêu chuẩn chất lượng quốc tế.

giay-chung-nhan-dai-ly-hang-ktr

Giấy chứng nhận Đại Hồng Phát là Nhà phân phối ủy quyền KTR Germany tại Việt Nam

Xem thêm: Các loại khớp nối trục linh hoạt KTR khác

2. Đặc điểm Khớp nối trục Rotex Standard

– Hãng sản xuất: KTR/Germany
– Có độ cứng rất cao, momen xoắn cực đại lên đến 56000 Nm.
– Khớp nối được làm từ các vật liệu chất lượng cao như thép không gỉ (Rotex Inox), nhôm (Rotex ALU), gang (Rotex GG), đảm bảo cho độ bền và tuổi thọ lâu dài.
– Linh kiện sử dụng cho động cơ có công suất trên 1000 kW.
– Vòng đệm cao su giảm chấn được thiết kế dưới dạng hoa khế
– Khớp nối trục Rotex Standard KTR có nhiều kích cỡ khác nhau: Rotex 19, Rotex 24, Rotex 28, Rotex 38, Rotex 42, Rotex 48, Rotex 55, Rotex 65, Rotex 75, Rotex 90, Rotex 100, Rotex 110, Rotex 125, Rotex 140, Rotex 160, Rotex 180.

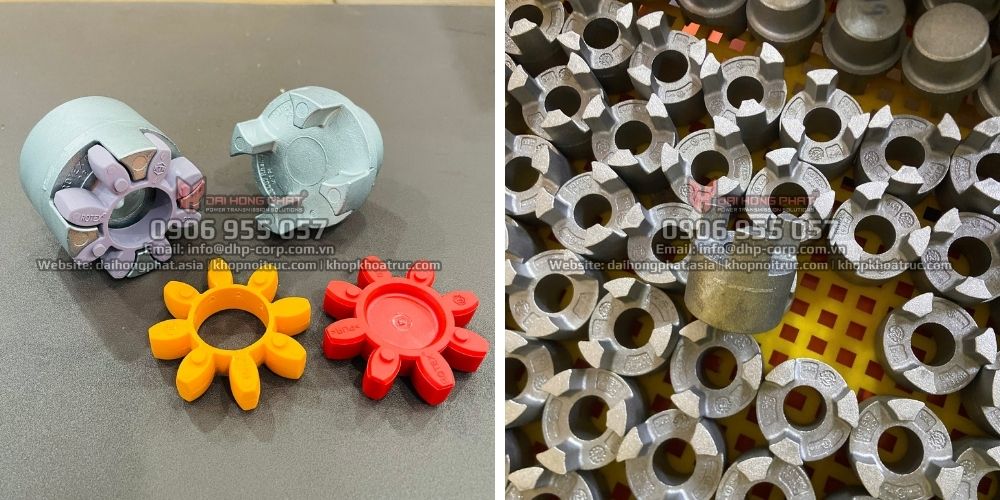

khop-noi-truc-linh-hoat-rotex-standard Hình ảnh thực tế khớp nối KTR Rotex Standard tại kho Đại Hồng Phát

Xem thêm thông số: Vòng đệm cao su giảm chấn khớp nối Rotex KTR

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

3. Ứng dụng Khớp nối trục Rotex Standard

Khớp nối trục Rotex Standard KTR được sử dụng trong hầu hết các loại máy móc, máy bơm thủy lực, động cơ tiêu chuẩn, trục dẫn truyền động nói chung và được kỹ thuật nhà máy tin dùng. Dòng Rotex Standard là loại khớp nối tiêu chuẩn giá rẻ nổi tiếng nhất trong công nghiệp.
Thiết bị có khả năng giảm rung chấn do sự sắp xếp kép của giảm chấn đôi. Cùng với đó là hấp thụ rung chấn tạo ra bởi các máy hoạt động không đều, bù góc, không cần bảo trì thường xuyên.
Lợi ích của khớp nối trục Rotex đàn hồi là chống lại tải trọng cao hơn đáng kể. Các giảm chấn trở nên biến dạng với tốc độ cao, do đó phải có hàm nối mở rộng.
Tất cả các kích thước của KTR Rotex Standard có góc xoắn tối đa là 5º. Chúng có thể được lắp đặt cả chiều dọc và chiều ngang.

khop-noi-rotex-tai-kho-dai-hong-phat

Xem bài viết: Khớp Nối Trục Bơm Phổ Biến Hiện Nay Trên Thị Trường

4. Thông số kỹ thuật Khớp nối trục Rotex Standard

Catalogue Rotex KTR Standard				Hướng dẫn lắp đặt Rotex KTR Standard

*Bản vẽ kỹ thuật khớp nối Rotex Standard*

Thông số kỹ thuật khớp nối KTR Rotex tiêu chuẩn:

Khớp nối trục Rotex tiêu chuẩn 98-95 SH A (T-PUR) – Hub 1
Model	Torque [Nm]		Dimensions [mm]
Model	T_KN	T_Kmax	d_max	DH	D	L
ROTEX 19	17	34	19	41	32	66
ROTEX 24	60	120	24	56	40	78
ROTEX 28	160	320	28	66	48	90
ROTEX 38	325	650	40	80	66	114
ROTEX 42	450	900	45	95	75	126
ROTEX 48	525	1050	52	105	85	140
ROTEX 55	685	1370	60	120	98	160
ROTEX 65	940	1880	70	135	115	185
ROTEX 75	1920	3840	80	160	135	210
ROTEX 90	3600	7200	97	200	160	245
ROTEX 100	4950	9900	115	225	180	270
ROTEX 110	7200	14400	125	255	200	295
ROTEX 125	10000	20000	145	290	230	340
ROTEX 140	12800	25600	160	320	255	375
ROTEX 160	19200	38400	185	370	290	425
ROTEX 180	28000	56000	200	420	325	475
