Khớp Nối Hệ Truyền Động Mới: Hybrid, Electric và Fuel Cell Trong Máy Móc Di Động

Qua nhiều thập kỷ, động cơ đốt trong (I.C.) đã là khái niệm truyền động duy nhất cho máy móc di động. Tuy nhiên, xu hướng giảm phát thải CO2 và nâng cao hiệu suất năng lượng đang thúc đẩy sự phát triển nhanh chóng của các cấu hình hybrid, fully electric và fuel cell hay còn gọi là Khớp nối hệ truyền động mới.

Dù nguồn động lực thay đổi, một thực tế không đổi là: hệ truyền động vẫn cần các kết nối cơ khí đáng tin cậy. Theo Whitepaper “Selection of Flange Couplings for Mobile Machinery” của KTR, khớp nối tiếp tục đóng vai trò quan trọng trong việc kiểm soát rung động, bù sai lệch và bảo vệ các thành phần đắt tiền như gearbox hoặc motor điện.

Điều này cho thấy việc lựa chọn khớp nối hệ truyền động mới không còn có thể áp dụng hoàn toàn theo tư duy của các hệ diesel truyền thống, mà cần được đánh giá dựa trên các điều kiện vận hành mới.

1. Khớp nối hệ truyền động mới trong các cấu hình máy móc di động

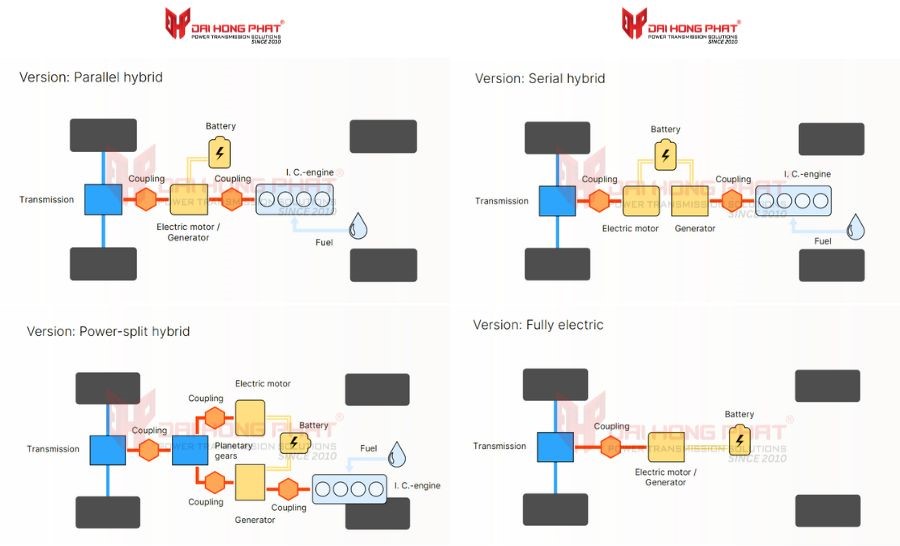

Các nhà sản xuất hiện đang phát triển nhiều kiến trúc truyền động nhằm cân bằng giữa hiệu suất, chi phí và mức phát thải. Ba cấu hình hybrid phổ biến gồm:
– Parallel hybrid – động cơ đốt trong và motor điện cùng truyền lực đến hệ truyền động.
– Serial hybrid – động cơ hoạt động như máy phát điện, trong khi motor điện đảm nhiệm truyền động chính.
– Power-split hybrid – phân phối công suất linh hoạt giữa các nguồn động lực để tối ưu hiệu quả vận hành.
– Fully electric – sử dụng hoàn toàn motor điện.
– Fuel cell – tạo điện từ hydrogen để cung cấp năng lượng cho hệ truyền động.

Trong tất cả các cấu hình này, motor điện sẽ thay thế động cơ đốt trong. Do đó, khớp nối mặt bích truyền thống đôi khi không còn cần thiết, nhưng khớp nối trục vẫn là thành phần quan trọng để kết nối motor với gearbox cơ khí.
Động cơ điện được kết nối với hộp số cơ khí thông qua khớp nối trục, ví dụ như khớp nối ROTEX có độ linh hoạt xoắn hoặc khớp nối bánh răng BoWex M hoặc M-C có độ cứng xoắn của dòng KTR.

Để hiểu rõ hơn nguyên tắc lựa chọn, nên tham khảo bài Hướng dẫn chọn khớp nối mặt bích cho máy móc di động — nền tảng cho mọi cấu hình truyền động.

2. Vì sao khớp nối hệ truyền động mới vẫn không thể thay thế?

Một quan niệm khá phổ biến là hệ truyền động điện sẽ giúp đơn giản hóa cấu trúc cơ khí. Trên thực tế, motor điện tạo mô-men gần như tức thời, khiến tải động tác động lên hộp số có thể tăng nhanh hơn so với động cơ đốt trong.
Nếu không có khớp nối phù hợp, hệ thống có thể đối mặt với nhiều rủi ro:
– Sai lệch trục dẫn đến mài mòn ổ bi
– Tải sốc làm giảm tuổi thọ bánh răng
– Dao động mô-men lan truyền qua toàn hệ truyền động
– Gia tăng rung và tiếng ồn
Khớp nối đóng vai trò như một vùng đệm cơ khí, giúp hấp thụ sai lệch nhỏ trong lắp đặt và hạn chế việc tải đột ngột truyền trực tiếp vào hộp số — một trong những thành phần có chi phí thay thế cao nhất.
Khi mật độ công suất của máy móc ngày càng tăng, vai trò bảo vệ này càng trở nên quan trọng.

3. Khớp nối hệ truyền động mới cho pin nhiên liệu và các hệ không dùng động cơ đốt trong

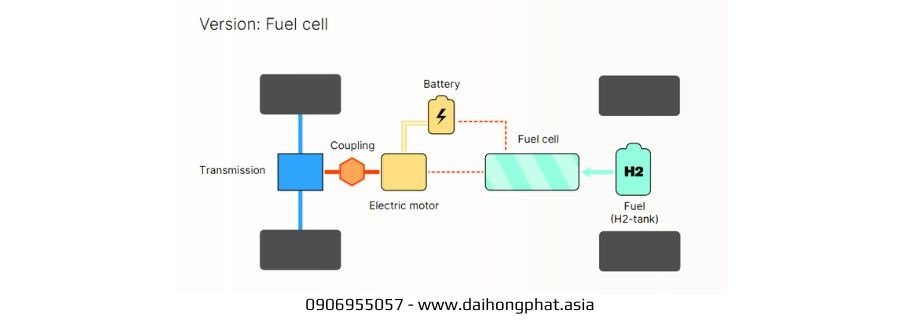

Fuel cell đang được xem là một hướng phát triển tiềm năng cho các phương tiện hoạt động trong khu vực yêu cầu phát thải thấp hoặc “zero-emission zones”. Trong cấu hình này, điện năng được tạo ra từ hydrogen và cung cấp cho motor truyền động.
Tương tự các hệ electric, motor vẫn cần kết nối với transmission cơ khí. Khớp nối giúp bù sai lệch giữa hai trục và đảm bảo truyền mô-men ổn định ngay cả khi điều kiện tải thay đổi.
Một ví dụ đáng chú ý khác là cấu hình diesel-electric — đã được ứng dụng trong ngành đường sắt và khai khoáng. Hệ thống này cho phép ngắt các truyền động phụ khi không cần thiết để giảm tổn thất kéo, đồng thời duy trì hiệu suất cao trên nhiều dải tải. Một số nghiên cứu cho thấy hiệu quả vận hành trung bình có thể cao hơn khoảng 15% so với các phương tiện sử dụng truyền động thủy tĩnh.
Trong các kiến trúc này, khớp nối đàn hồi cao thường được ưu tiên nhằm dịch chuyển tần số cộng hưởng ra khỏi vùng tốc độ làm việc, từ đó tăng độ ổn định cho hệ truyền động.

4. Khớp nối hệ truyền động mới trước tải động và đặc tính kích thích khác biệt

Việc chuyển sang hybrid hoặc electric không chỉ thay đổi nguồn năng lượng mà còn làm biến đổi đặc tính động lực học của toàn hệ thống.
Một số khác biệt đáng chú ý gồm: mô-men đạt cực đại ở tốc độ thấp, tăng tốc nhanh, chu kỳ tải thay đổi liên tục, quán tính hệ truyền động khác biệt
Những yếu tố này tạo ra các dạng tải động mới, đòi hỏi đặc tính khớp nối — đặc biệt là độ cứng xoắn và khả năng giảm chấn — phải được điều chỉnh phù hợp.
Ngay cả khi vẫn sử dụng động cơ đốt trong nhưng chuyển sang nhiên liệu thay thế như biofuel, methanol hoặc hydrogen, động lực học của hệ cũng có thể thay đổi. Khi đó, việc lựa chọn coupling không nên chỉ dựa trên cấu hình cũ mà cần được đánh giá lại theo điều kiện vận hành thực tế.
> Đây cũng là lý do các phân tích dao động xoắn ngày càng được tích hợp sớm trong quá trình thiết kế drive train.

5. Khớp nối hệ truyền động mới và vai trò ngày càng lớn của giải pháp làm mát

Khi yêu cầu về hiệu suất tăng lên, quản lý nhiệt trở thành một thách thức quan trọng đối với các nhà sản xuất máy móc — đặc biệt trong các Khớp nối hệ truyền động mới hybrid và fully electric, nơi mật độ công suất cao tạo ra lượng nhiệt đáng kể.

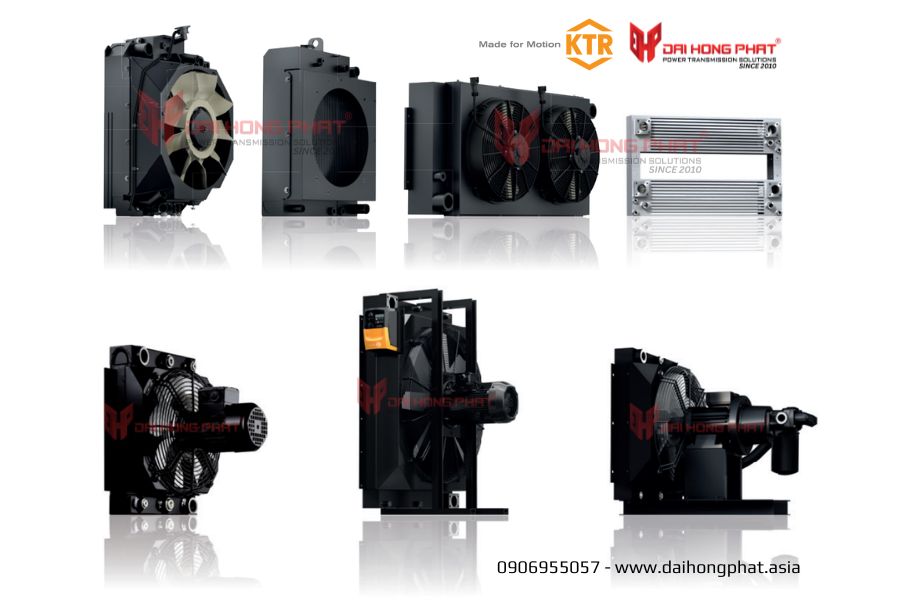

Các giải pháp như: oil coolers, hệ thống làm mát đa mạch, cấu hình tản nhiệt tùy chỉnh đang dần trở thành một phần không thể tách rời của drive train hiện đại.
Việc kiểm soát nhiệt độ không chỉ bảo vệ motor và inverter mà còn giúp duy trì đặc tính vật liệu của khớp nối, từ đó đảm bảo độ ổn định lâu dài cho toàn bộ hệ thống.

Kết luận

Sự phát triển của hybrid, electric và fuel cell đang mở ra một chương mới cho thiết kế máy móc di động. Tuy nhiên, dù nguồn động lực thay đổi, nền tảng cơ khí của hệ truyền động vẫn cần được đảm bảo.
Lựa chọn đúng khớp nối hệ truyền động mới không chỉ giúp bù sai lệch và kiểm soát tải động, mà còn bảo vệ gearbox, kéo dài tuổi thọ thiết bị và duy trì hiệu suất vận hành. Trong bối cảnh drive train ngày càng phức tạp, khớp nối không còn là một chi tiết phụ — mà là yếu tố kỹ thuật cần được xem xét ngay từ giai đoạn thiết kế.

—————–/—————–/—————–/—————–/—————–
