Các loại khớp nối trục phổ biến hiện nay trên thị trường

Khớp nối trục là một trong những nhóm linh kiện truyền động quan trọng nhất trong hệ thống cơ khí công nghiệp. Mỗi loại được thiết kế để đáp ứng những yêu cầu khác nhau về mô-men xoắn, tốc độ quay, độ lệch tâm, khả năng giảm chấn hay độ chính xác truyền động. Trong bài viết này, hãy cùng tìm hiểu chi tiết các loại khớp nối trục phổ biến hiện nay, đặc điểm, nguyên lý hoạt động cũng như ứng dụng thực tế của từng dòng sản phẩm.

1. Khớp nối trục là gì?

Khớp nối trục (Shaft Couplings) là thiết bị cơ khí dùng để kết nối hai trục quay nhằm truyền mô-men xoắn từ động cơ đến thiết bị dẫn động.

Shaft Couplings hoặc Jaw Couplings, ngoài chức năng truyền động, các loại khớp nối trục này còn đóng vai trò như một bản lề, hỗ trợ đóng mở các cơ cấu, ngăn ngừa tình trạng quá tải, giảm tải trọng động, bù đắp sai lệch giữa các trục, cũng như giảm thiểu chấn động và rung lắc trong quá trình vận hành.

Xem thêm bài viết: Ưu & nhược điểm của khớp nối trục

2. Các loại khớp nối trục phổ biến hiện nay

2.1. Khớp nối trục linh hoạt – Flexible Couplings

Khớp nối mềm là dòng được sử dụng nhiều nhất trong các ngành công nghiệp.

Khớp nối trục linh hoạt hay còn gọi là khớp nối trục mềm cấu tạo gồm 2 part hoặc hub bằng thép hoặc gang hoặc nhôm. Và vòng đệm giảm chấn cao su ở gữa giúp truyền động momen lớn hơn.

Khi dây chuyền hoạt động cao su giảm chấn trái tim của khớp nối – bộ phận trung gian cho phép khớp nối hoạt động linh hoạt hơn.

Chúng được sử dụng trong máy công cụ, máy chế biến gỗ, …

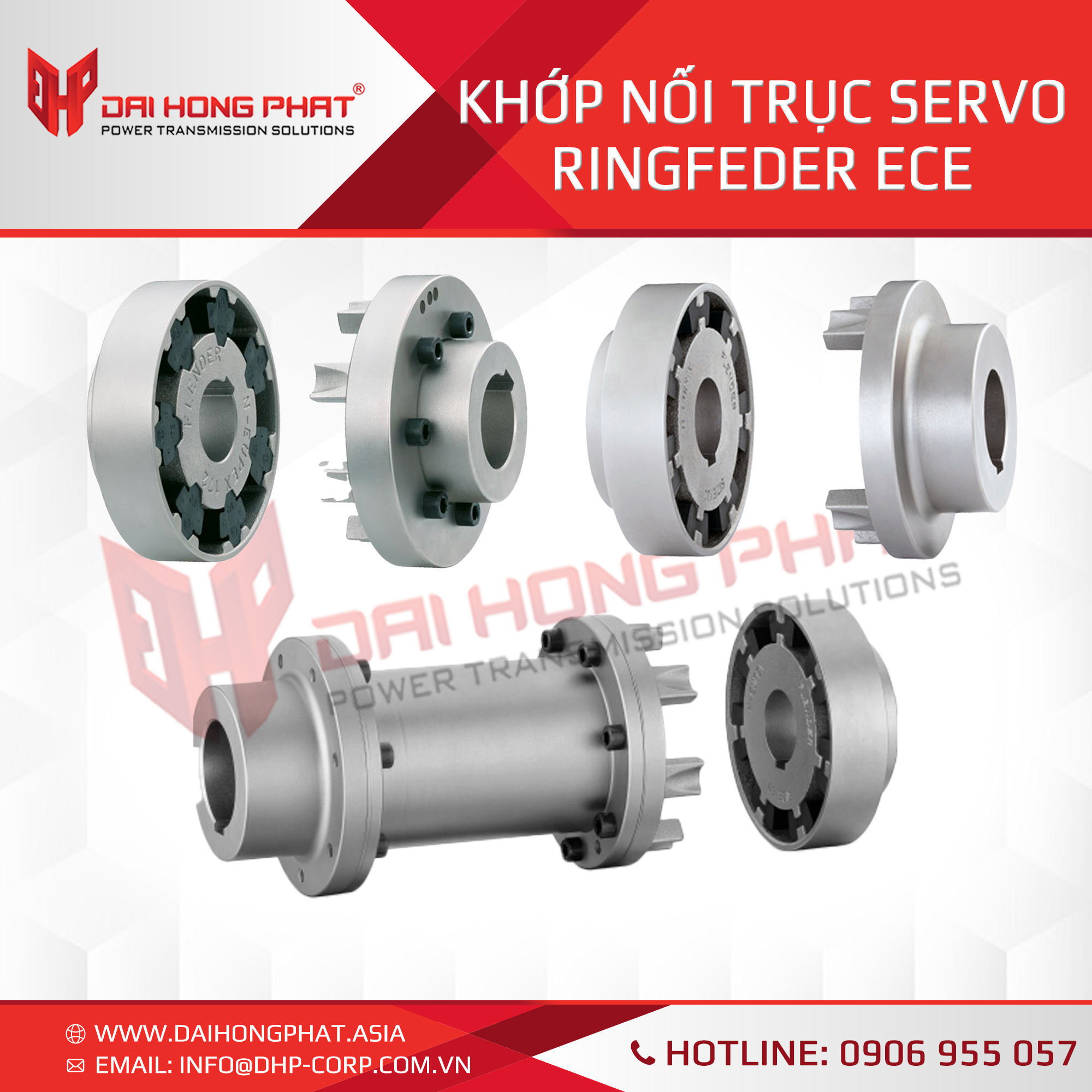

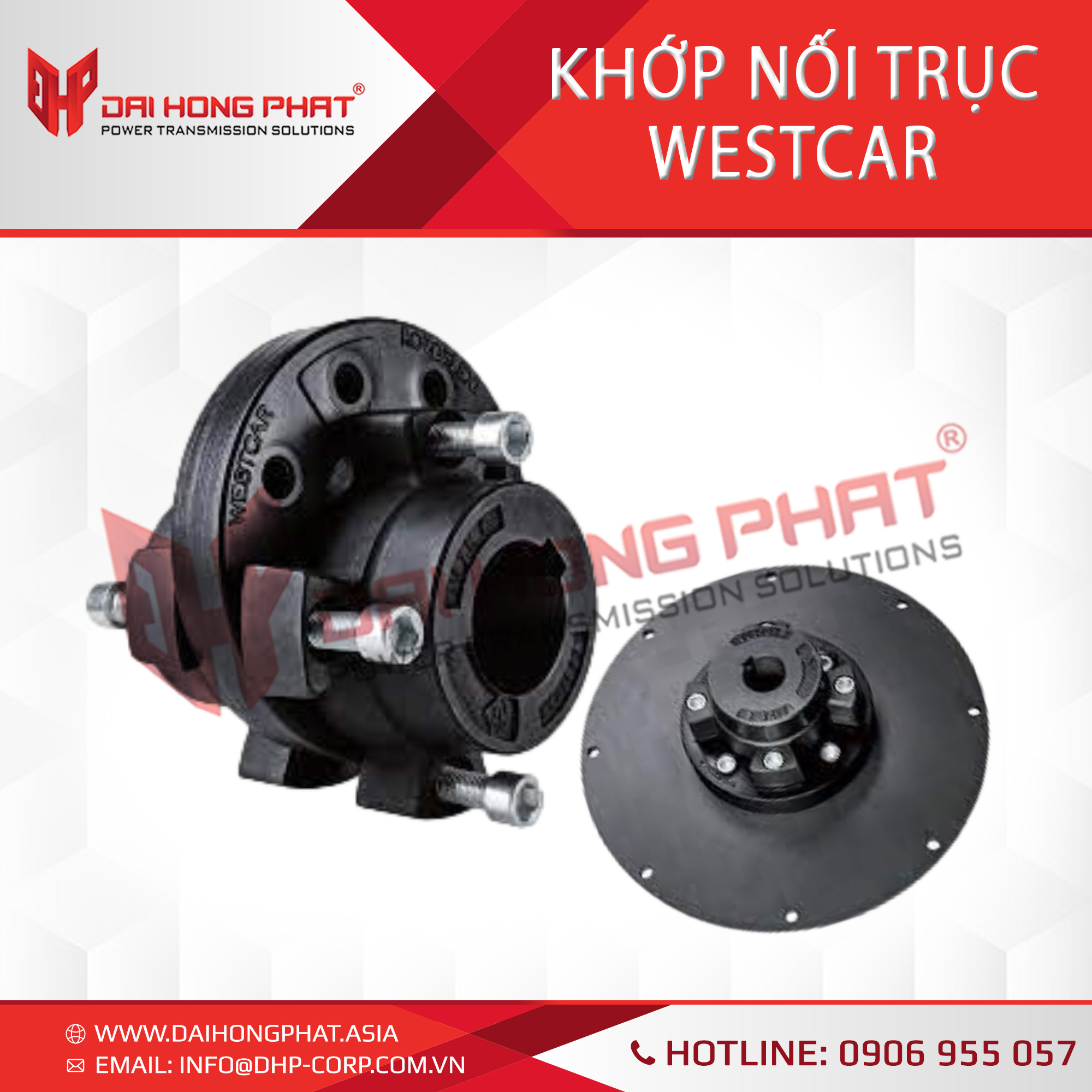

Đại Hồng Phát hiện nay cung cấp các loại khớp nối trục linh hoạt của nhiều hãng nổi tiếng: Khớp nối Ringfeder TNS, Khớp nối Ringfeder ECE, Khớp nối Ringfeder TNB, Khớp nối Ringfeder TNR, Khớp nối Ringfeder TNM Nor-mex, Khớp nối mềm Flender, Khớp nối Flender N-Eupex, Khớp nối JAC, Khớp nối trục đơn Rotex KTR, Khớp nối thắng KTR, khớp nối trục Westcar, Khớp nối trục Cross Morse, …

Đại Hồng Phát là đại diện ủy quyền của hãng Ringfeder tại Việt Nam và một số nước Đông Nam Á

2.2. Khớp nối trục răng – Gear Couplings

Khi nhắc đến các loại khớp nối trục thì không thể nào không nói đến khớp nối trục răng.

Cấu tạo đơn giản, dễ dàng lắp đặt và tháo gỡ. Khớp nối truyền mômen với tỷ số truyền lớn, được chế tạo với răng hình nón giúp tuổi thọ của sản phẩm răng. Hiện nay, Đại Hồng phát có bán 2 loại khớp nối răng:
+ Khớp nối răng vỏ nhựa: Khớp nối răng ECT 6418, khớp nối răng vỏ nhựa KTR Bowex, khớp nối răng GF, …
+ Khớp nối răng vỏ thép: Khớp nối răng vỏ thép Ringfeder TNZ, khớp nối răng vỏ thép Flender, khớp nối răng vỏ thép JAC, khớp nối răng vỏ thép PT,…

Khớp nối trục răng vỏ thép được ứng dụng trong nhà máy sản xuất thép, kim măng, kim loại, khoáng sản, máy khuấy và băng tải, hộp số, cần trục,…

                                                                     Khớp nối răng vỏ thép Gearex KTR                                                 Khớp nối răng vỏ thép SSM – JAC

                                                                    Khớp nối răng vỏ nhựa ECT 6418                                                Khớp nối răng vỏ nhựa Bowex KTR

Xem thêm bài viết: Hướng dẫn lắp đặt khớp nối trục răng (gear couplings)

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: PHÒNG KINH DOANH HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

2.3. Khớp nối đĩa thép đàn hồi – Discs Coupling

Một trong những loại khớp nối trục phổ biến hiện nay chính là khớp nối đĩa.

Khớp nối đĩa thép đàn hồi đàn hồi (Disc Coupling) sử dụng một hoặc nhiều đĩa bắt vít vào trục, chúng được sử dụng để truyền lực và dựa vào tính linh hoạt của đĩa kim loại mỏng của chúng để truyền mô men xoắn và điều chỉnh lệch góc. Tuy nhiên nó không quá tốt để điều chỉnh độ lệch song song.

Loại khớp nối này có thể có 2 trục hub kết nối với nhau với một đĩa đơn, hoặc có thêm phần nối dài kết hợp với 2 đĩa. Loại một đĩa có thể điều chỉnh độ lệch góc và lệch trục. Để chống lại độ lệch song song cần sử dụng loại 2 đĩa.

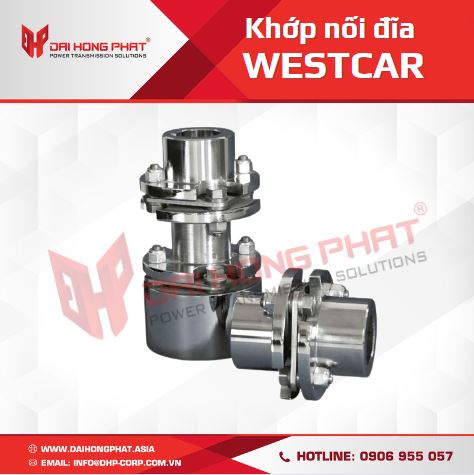

Đại Hồng Phát đang cung cấp các loại khớp nối trục đĩa của 3 hãng sau: Khớp nối đĩa Westcar, khớp nối đĩa đàn hồi Flender, Khớp nối đĩa thép đàn hồi TND Ringfeder, Khớp nối đĩa KTR, …

                Khớp nối đĩa KTR Radex N                                                  Khớp nối đĩa Ringfeder TND HSH

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: PHÒNG KINH DOANH HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

2.4. Khớp nối Encoder – Encoder Couplings

Hiện nay khớp nối trục Encoder luôn được dùng phổ biến, là thiết biết được ứng dụng trong nhiều ngành công nghiệp tự động.

Khớp nối trục truyền động encoder còn là một bột phận quan trọng trong sơ đồ cấu tạo của máy CNC, máy cắt, máy vẽ, công nghệ y tế, máy bơm công nghệ băng tải bà điều khiểu …

Đây là loại khớp nối có độ chính xác cao, kích thước nhỏ gọn không bị xoắn, không phản ứng ngược. Có ống lò xo làm bằng thép không gỉ với nhiệt độ môi trường từ – 30^oC đến +100^oC, dễ dàng lắp ráp và có kiểu kết nối rảnh then.

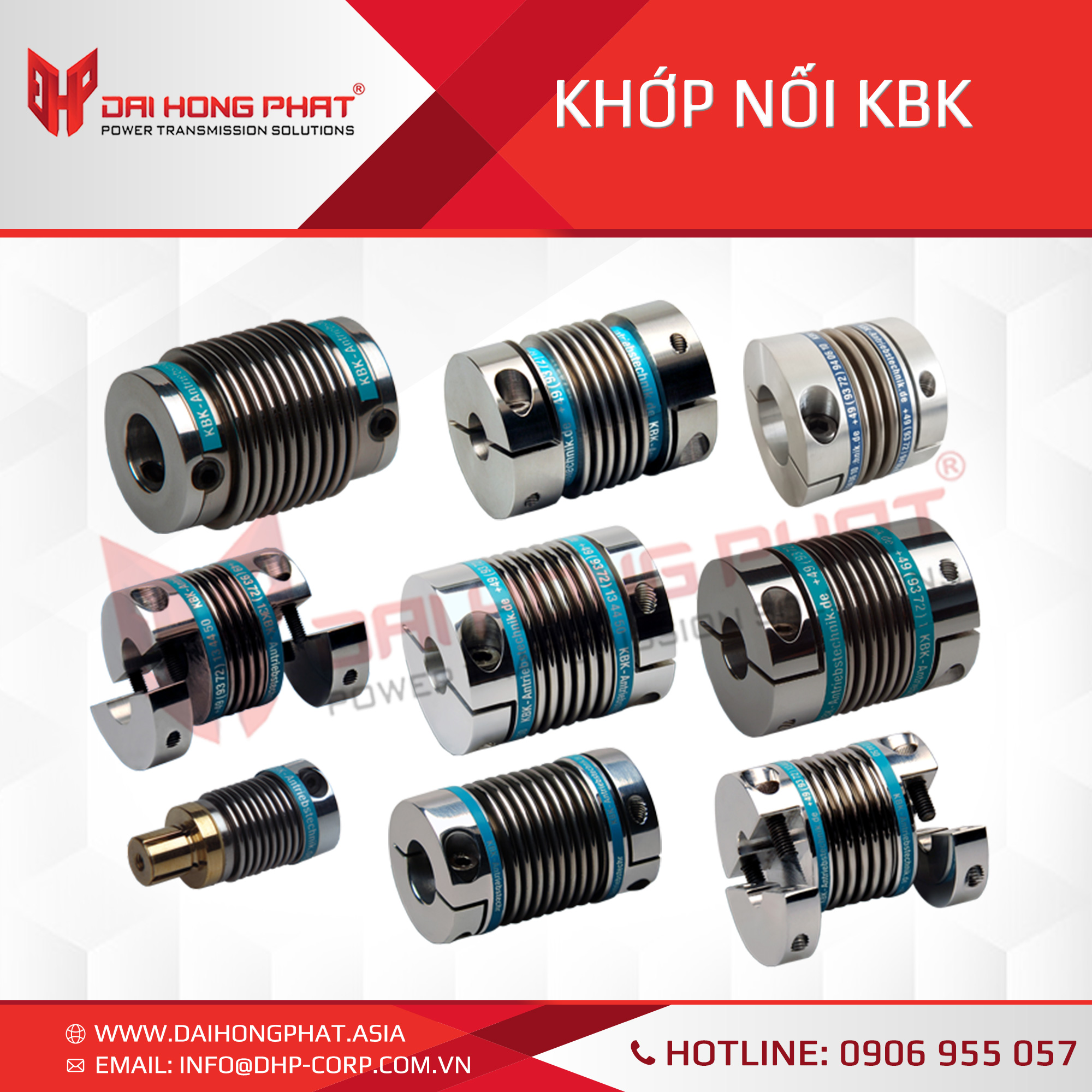

Các loại khớp nối encoder hiện được cung cấp bởi Đại Hồng Phát: Khớp nối encoder Flender, khớp nối encoder Huco, khớp nối encoder Ringfeder, khớp nối encoder KBK

Hình ảnh thực tế khớp nối Encoder tại kho Đại Hồng Phát

2.5. Khớp nối động cơ Servo – Servo Coupling

Là giải pháp tối ưu cho tất cả các nhiệm vụ truyền động đòi hỏi độ chính xác định vị đặc biệt cũng như giảm chấn động và rung lắc hiệu quả.

Khớp nối trục động cơ servo bù đắp hiệu quả cho các sai lệch trục xuyên tâm, trục và góc, có thể cắm được theo trục, chống thủng và cách điện.

Khớp nối được sử dụng phổ biến cho encoder, motor Servo, trong các truyền động chính xác, máy mài và máy phay, máy đóng gói, thiết bị chế biến gỗ, thiết bị băng tải, …

Xem thêm bài viết: Khớp Nối Trục Công Nghiệp Phổ Biến Hiện Nay

2.6. Khớp nối lò xo lưới – Grid couplings

Khớp nối trục lưới lò xo hay còn gọi là khớp nối lưới, đây là loại khớp nối được hoạt động nhờ tấm lưới thép chèn vào 2 bên mặt bích và được sử dụng cho ứng dụng tải trung bình.
Khớp nối lò xo được ứng dụng cho hộp số, bươm, máy nghiền, quạt, bang tải, cẩu trục và nhiều loại thiết bị, máy móc khác, …
Khớp nối lưới lò xo Westcar và khớp nối lưới PT hiện đang được cung cấp tại Đại Hồng Phát.

Xem thêm bài viết: Ứng Dụng Khớp Nối Lò Xo (Taper Grid Couplings) Bạn Nên Cần Biết

2.7. Khớp nối xích – Chain Couplings

Khớp nối trục xích hay còn gọi là chain couplings là một trong những loại khớp nối trục phổ biến được sử dụng nhiều trong các ngành công nghiệp tải nhẹ như công nghiệp thực phẩm và băng tải.

Về cấu tạo, khớp nối xích bao gồm 2 bộ nhông đĩa xích và một sợi xích kép có thể tháo và nối bằng xích, có khả năng chịu lực cao.

Đây là loại khớp nối có độ bền cao, tuổi thọ vượt trội, dễ dàng lắp đặt và tháo gỡ, …

Khớp nối xích PTI Coupling tại kho Đại Hồng Phát

Xem thêm bài viết: Khớp nối xích PTI giải pháp hoàn hảo thay thế khớp nối xích KC

2.8. Khớp nối trục cứng – Rigid Couplings:

Khớp nối trục cứng là loại khớp nối trục phổ biến nhất hiện nay, dùng để liên kết cố định hai chi tiết lại với nhau và đảm bảo không có sai lệch vị trí tương quan.

Khớp nối có khả năng truyền momen uốn, momen xoắn và lực dọc trục.

Khớp nối cứng được chia làm 2 loại: khớp nối bích và khớp nối ống.

Khớp nối cứng có ứng dụng khá là đa dạng, vì đây là loại khớp nối được ưa chuộng và phổ biến nên được sử dụng rất nhiều. Được ứng dụng cho puli, bánh răng, đĩa xích, băng tải, hộp số, lắp cánh quạt, …

Hình ảnh thực tế khớp nối cứng tại kho Đại Hồng Phát

Xem thêm bài viết: Khớp Nối Trục Cho Cẩu Container Phổ Biến Hiện Nay

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: PHÒNG KINH DOANH HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

3. Mua khớp nối trục chính hãng ở đâu?

Với hơn 15 năm kinh nghiệm trong lĩnh vực truyền động công nghiệp, Đại Hồng Phát là đơn vị cung cấp đa dạng các loại khớp nối trục chính hãng từ nhiều thương hiệu hàng đầu thế giới như Ringfeder, Flender, KTR, Martin, Cross+Morse, Westcar, KBK và nhiều hãng khác.
Khi lựa chọn Đại Hồng Phát, khách hàng được:
– Sản phẩm chính hãng, đầy đủ CO/CQ.
– Tư vấn lựa chọn đúng loại khớp nối theo ứng dụng.
– Hỗ trợ bản vẽ kỹ thuật và catalogue.
– Kho hàng sẵn có tại Việt Nam, giao hàng nhanh.
– Đội ngũ kỹ sư nhiều kinh nghiệm hỗ trợ lắp đặt và xử lý sự cố.
– Dịch vụ cân chỉnh đồng tâm trục bằng laser và bảo trì hệ truyền động.
