Trong nhà máy xi măng, hệ thống băng tải đảm nhiệm việc vận chuyển liên tục nhiều loại vật liệu như đá vôi, than, clinker, thạch cao và phụ gia giữa các công đoạn sản xuất. Để băng tải vận hành ổn định, conveyor pulley là một trong những bộ phận quan trọng cần được lựa chọn đúng ngay từ khâu thiết kế.
Vậy puly băng tải nhà máy xi măng có những loại nào? Mỗi vị trí cần loại puly ra sao? Và khi nào có thể cân nhắc các giải pháp puly băng tải Martin?
1. Puly băng tải nhà máy xi măng có vai trò gì trong hệ thống vận chuyển?
Puly băng tải (conveyor pulley), thường được gọi là tang băng tải, rulo băng tải là bộ phận dạng trụ tròn tiếp xúc với băng và được bố trí tại nhiều vị trí khác nhau trên hệ thống băng tải.
Thiết bị này đóng vai trò cốt lõi trong việc dẫn động băng tải, đổi hướng chuyển động, tăng góc ôm hoặc tham gia duy trì lực căng của băng.
Vai trò của puly trong hệ thống vận chuyển nhà máy xi măng:
– Tiếp nhận động năng và mô-men xoắn từ động cơ/hộp giảm tốc để chuyển hóa thành cơ năng cho dây chuyền
– Nhờ lực ma sát giữa bề mặt puly và dây băng, hệ thống có thể vận chuyển hàng tấn vật liệu.
– Đảm bảo dây băng luôn căng đều trước tải nặng
– Giúp dây băng đi đúng quỹ đạo, bo góc hoặc quay đầu theo thiết kế của nhà máy.
2. Các vị trí puly quan trọng trong hệ thống băng tải nhà máy xi măng
Một hệ thống băng tải có thể sử dụng nhiều puly và mỗi vị trí đảm nhiệm một chức năng khác nhau. Vì vậy, trước khi lựa chọn kết cấu hoặc kích thước, cần xác định chính xác puly được lắp ở vị trí nào.
– Đầu băng tải (Drive pulley): thường là puly chủ động, nơi xả vật liệu
– Cuối băng tải (Tail pulley): Thường là nơi lắp đặt puly bị động, nơi tiếp nhận vật liệu đầu vào.
– Giữa tuyến băng (Snub pulley): Vị trí lắp đặt các puly căng băng dạng đối trọng hoặc puly đổi hướng.
– Khu vực chuyển góc: Nơi dây băng cần thay đổi góc chạy (ví dụ từ chạy ngang chuyển sang chạy leo dốc).
3. Cấu tạo chi tiết và nguyên lý hoạt động của puly băng tải

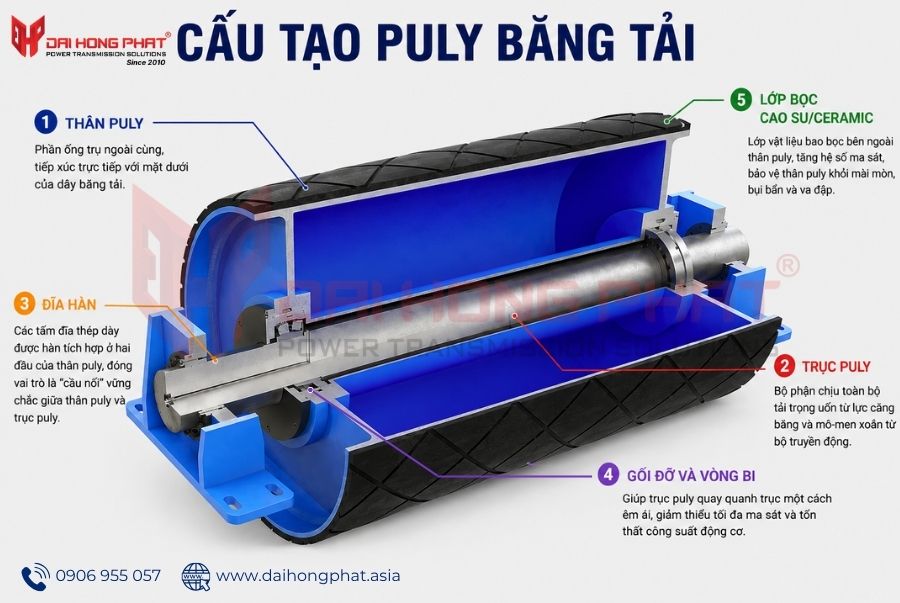

3.1. Cấu tạo
– Trục puly: Là bộ phận chịu toàn bộ tải trọng uốn từ lực căng băng và mô-men xoắn từ bộ truyền động.
– Đĩa hàn: Là các tấm đĩa thép dày được hàn tích hợp ở hai đầu của thân puly, đóng vai trò là “cầu nối” vững chắc giữa thân puly và trục puly.
– Gối đỡ và vòng bi: Giúp trục puly quay quanh trục một cách êm ái, giảm thiểu tối đa ma sát và tổn thất công suất động cơ.
– Lớp bọc cao su/ceramic: Đây là lớp vật liệu bao bọc bên ngoài thân puly
3.2. Nguyên lý hoạt động
Puly băng tải hoạt động dựa trên nguyên lý truyền mô-men xoắn và tạo lực kéo thông qua ma sát giữa bề mặt puly với dây băng tải. Trong hệ thống băng tải dẫn động, quá trình truyền động có thể mô tả như sau:
Động cơ điện → Hộp giảm tốc → Trục puly chủ động → Puly chủ động → Dây băng tải
Cơ chế tạo lực kéo:
– Hiệu quả truyền động của hệ thống phụ thuộc vào lực căng băng tải, góc ôm của băng quanh puly và hệ số ma sát giữa hai bề mặt.
– Góc ôm càng lớn và ma sát càng phù hợp thì khả năng truyền lực càng tốt, hạn chế hiện tượng trượt băng.
– Trong một số trường hợp, Snub Pulley được sử dụng để tăng góc ôm, từ đó cải thiện độ bám và hiệu suất truyền động.
Ảnh hưởng của hệ số ma sát:
– Nếu ma sát không đủ, băng tải có thể bị trượt, gây giảm hiệu suất, sinh nhiệt và làm mòn bề mặt băng.
– Ngược lại, ma sát không ổn định có thể dẫn đến rung động và vận hành không êm.
4. Puly băng tải Martin có những loại nào phù hợp cho nhà máy xi măng?
Hệ thống băng tải trong nhà máy xi măng có nhiều vị trí làm việc và điều kiện tải khác nhau, vì vậy không thể sử dụng một thiết kế puly cho tất cả ứng dụng. Martin cung cấp nhiều dòng puly băng tải công nghiệp (Conveyor Pulleys), từ puly tang trống, puly cánh đến các thiết kế chuyên dụng cho điều kiện làm việc khắc nghiệt.

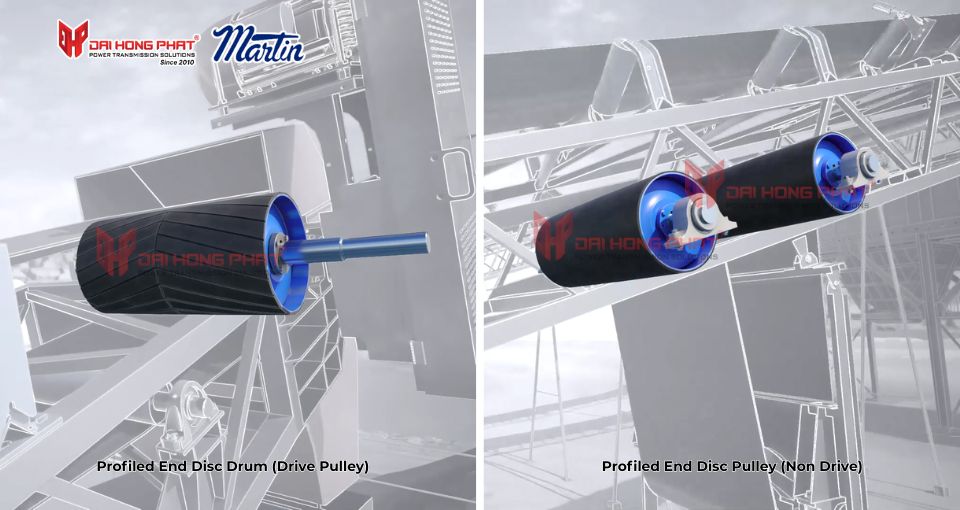

Profiled End Disc Pulleys
Profiled End Disc Pulley là dòng puly tang trống có thiết kế đĩa đầu định hình của Martin. Theo hãng, thiết kế này được phát triển như một giải pháp thay thế hiệu quả hơn cho các puly tang trống Standard, Mine và Quarry Duty truyền thống, đồng thời có thể sử dụng trong phạm vi ứng dụng rộng.
Martin phân chia dòng này theo nhiệm vụ thành:
– Profiled End Disc Drum – Drive Pulley: sử dụng cho vị trí dẫn động, nơi puly tham gia truyền mô-men để kéo băng tải.
– Profiled End Disc Pulley – Non-Drive: sử dụng cho các vị trí không dẫn động phù hợp trong hệ thống.

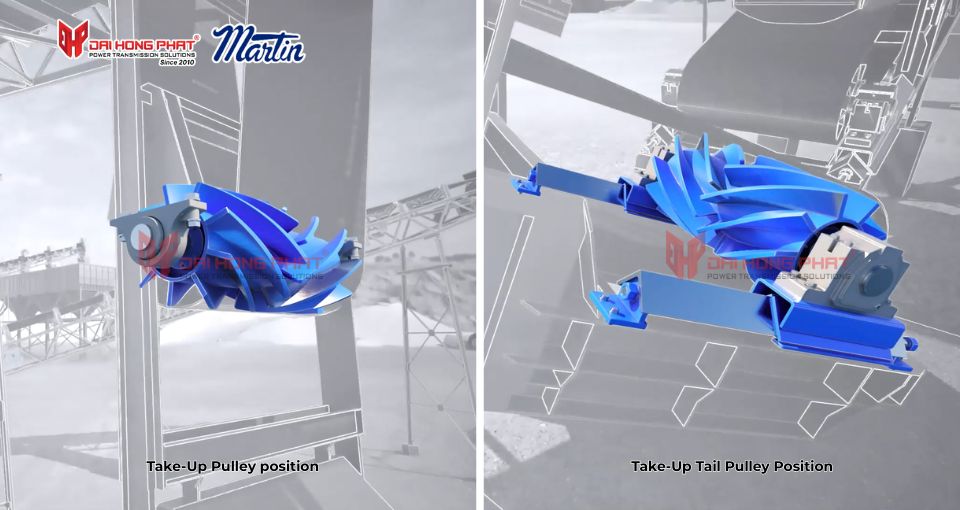

Clean Flight® Wing Pulleys
Clean Flight® Wing Pulley là thiết kế puly cánh đặc biệt của Martin, kết hợp công nghệ của conveyor pulley và screw conveyor.
– Điểm đáng chú ý của thiết kế này là hình dạng các cánh xoắn chạy quanh thân puly.
– Clean Flight® Wing Pulley có thể được bố trí tại Tail Pulley Position và Take-up Pulley Position tùy cấu hình hệ thống.

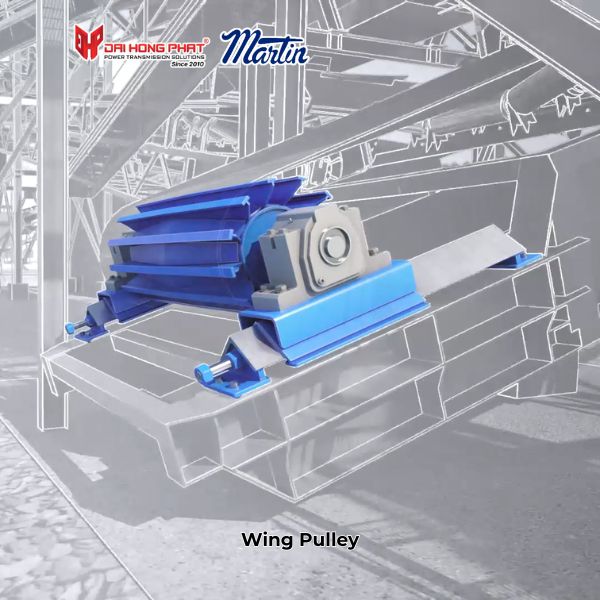

Heavy-Duty Wing Pulleys
– Khác với Drum Pulley có bề mặt tang liên tục, Heavy-Duty Wing Pulley sử dụng kết cấu các cánh và contact bar tạo thành bề mặt tiếp xúc với băng.
– Martin chế tạo dòng Wing Pulley bằng kết cấu vật liệu nặng nhằm phục vụ các ứng dụng công nghiệp yêu cầu cao. Thiết kế dạng cánh đặc biệt hữu ích ở những khu vực cần hạn chế vật liệu rời bị giữ lại giữa băng tải và bề mặt puly.
Xem thêm: Các loại puly đai Martin USA
5. Tiêu chí lựa chọn đúng puly băng tải Martin cho từng vị trí?
Lựa chọn puly không nên bắt đầu bằng câu hỏi “cần puly đường kính bao nhiêu?”, mà nên bắt đầu từ vị trí và điều kiện vận hành của hệ thống.
– Cần làm rõ puly được sử dụng làm Drive, Tail, Snub, Bend hay Take-up. Đây là cơ sở để xác định nhiệm vụ và tải của puly.
– Xác định vật liệu vận chuyển. Đá vôi, clinker, than, thạch cao hay phụ gia sẽ tạo ra các điều kiện vận hành khác nhau. Cần đặc biệt xem xét bụi, vật liệu rơi vãi và khả năng mài mòn.
– Đánh giá điều kiện làm việc. Hệ thống tải nặng, vận hành liên tục hoặc thường xuyên có material buildup có thể cần kết cấu khác với một conveyor thông thường.
– Thu thập đầy đủ thông số kỹ thuật. Các dữ liệu quan trọng gồm pulley diameter, face width, belt width, shaft diameter, bearing centers, bore/bushing và shaft projection. Ngoài ra cần biết công suất, tốc độ băng, belt tension, góc ôm và loại take-up.
– Lựa chọn kết cấu puly. Sau khi có các dữ liệu trên mới xác định nên sử dụng Drive/Non-Drive, Drum/Wing hay các cấp Standard, Quarry, Mine hoặc Engineered.
6. Vì sao nên lựa chọn puly Martin cho hệ thống băng tải nhà máy xi măng?
Một ưu điểm đáng chú ý của danh mục puly Martin là có nhiều kết cấu dành cho những nhiệm vụ và điều kiện làm việc khác nhau, thay vì sử dụng một thiết kế chung cho mọi vị trí.
– Đối với vị trí dẫn động và không dẫn động có Profiled End Disc Drive/Non-Drive.
– Những khu vực gặp vấn đề vật liệu rơi vãi có thể xem xét Wing hoặc Clean Flight Wing Pulley.
– Với tải nặng và môi trường khắc nghiệt có các cấp Quarry Duty, Mine Duty, trong khi những hệ thống đặc biệt có thể cần Engineered Pulley.
Tại Việt Nam, Đại Hồng Phát cung cấp puly Martin USA chính hãng, đảm bảo đầy đủ chứng từ xuất xứ, tiêu chuẩn kỹ thuật và hỗ trợ lựa chọn đúng model theo từng ứng dụng thực tế trong nhà máy xi măng.
Liên hệ ngay để được tư vấn và báo giá nhanh chóng cho dự án của bạn. Hotline: 0906 955 057
