Khi Nào Nên Dùng Khớp Nối Đĩa Thép Cho Máy Nén Piston? Độ Cứng Cao & Rủi Ro Rung Xoắn

Hãy cùng Đại Hồng Phát phân tích Khi Nào Nên Dùng Khớp Nối Đĩa Thép Cho Máy Nén Piston? Độ Cứng Cao & Rủi Ro Rung Xoắn, qua bài viết sau!

Trong các hệ truyền động yêu cầu độ chính xác cao và tuổi thọ dài, khớp nối đĩa thép (disc coupling) thường được xem là giải pháp “cao cấp” nhờ khả năng truyền mô-men cứng vững, không mòn và hầu như không cần bảo trì. Tuy nhiên, trong máy nén piston – nơi mô-men kích thích biến thiên mạnh theo chu kỳ – độ cứng xoắn cao đôi khi lại trở thành rủi ro nếu hệ truyền động rơi gần vùng cộng hưởng.
Nhiều hệ máy nén sử dụng khớp nối đĩa thép có thể vận hành ổn định trong thời gian đầu, nhưng sau đó xuất hiện các vấn đề như rung tăng dần, mỏi then, nứt trục hoặc hư ổ bi dù mô-men danh định không vượt giới hạn. Nguyên nhân thường không nằm ở bản thân khớp nối mà ở việc hệ gần như không có khả năng giảm chấn rung xoắn. Khi cộng hưởng xảy ra, toàn bộ tải động được truyền trực tiếp lên trục và các chi tiết liên quan.

Xem bài viết: Máy nén piston rung & ồn: Cách chẩn đoán rung xoắn và chọn khớp nối đúng

1. Đặc điểm kỹ thuật của khớp nối đĩa thép (disc coupling)

Khớp nối trục đĩa thép thuộc nhóm khớp nối rất cứng xoắn, với các đặc điểm:
+ Độ cứng xoắn rất cao
+ Không có phần tử đàn hồi → gần như không có giảm chấn
+ Truyền mô-men chính xác, ít tổn thất
+ Tuổi thọ cơ học cao nếu không có tải dao động lớn.

So sánh độ cứng & giảm chấn giữa các loại khớp nối

Nhờ các đặc tính này, disc coupling – khớp nối đĩa thép cho máy nén piston rất phù hợp cho các ứng dụng yêu cầu:
+ Độ chính xác vị trí cao
+ Truyền động ổn định
+ Ít bảo trì
Tuy nhiên, chính việc thiếu giảm chấn khiến loại khớp nối này nhạy cảm với rung xoắn trong máy nén piston.

2. Vì sao khớp nối đĩa thép cho máy nén piston làm rung xoắn trở nên nguy hiểm hơn?

2.1 Tần số riêng dịch chuyển lên cao

Do độ cứng xoắn rất lớn, khi dùng disc coupling:
+ Tổng độ cứng của hệ truyền động tăng
+ Tần số riêng thứ nhất dịch chuyển lên cao
Trong nhiều trường hợp, tần số riêng có thể rơi đúng vào các bậc kích thích cao của máy nén piston, ví dụ bậc 6–8 ở tốc độ 1.500 rpm.

2.2 Không có giảm chấn để hạn chế biên độ dao động

Khi cộng hưởng xảy ra:
+ Không có phần tử đàn hồi để hấp thụ năng lượng
+ Dao động xoắn truyền trực tiếp lên trục, then và ổ bi
Điều này làm tăng mạnh nguy cơ mỏi vật liệu, dù mô-men trung bình vẫn trong giới hạn cho phép.

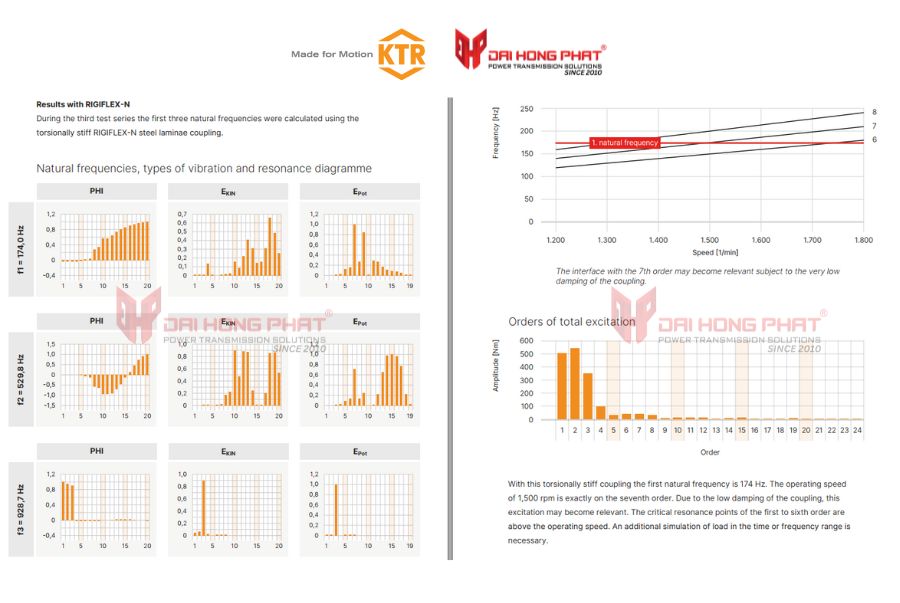

Biểu đồ cộng hưởng khi dùng khớp nối đĩa thép

3. Tác động thực tế lên trục và các chi tiết truyền động

Khi hệ truyền động làm việc gần vùng cộng hưởng với khớp nối cứng xoắn:
+ Mô-men dao động trên trục tăng mạnh
+ Then và bu-lông chịu tải mỏi lặp lại
+ Ổ bi và bánh răng (nếu có) bị ảnh hưởng theo
Trong nhiều trường hợp, hư hỏng không xảy ra ngay lập tức mà tích lũy dần theo thời gian, khiến việc chẩn đoán nguyên nhân trở nên khó khăn.

So sánh tải trục khuỷu và trục vào giữa các loại khớp nối

Xem thêm: Thông số khớp nối trục Bowex HEW Compact
Xem thêm: Thông số khớp nối trục Rotex Standard
Xem thêm: Thông số khớp nối trục đĩa đàn hồi Rigiflex-N

4. Khi nào khớp nối đĩa thép vẫn là lựa chọn phù hợp cho máy nén piston?

Disc coupling – khớp nối đĩa thép cho máy nén piston không phải là lựa chọn “xấu”, mà cần được dùng đúng điều kiện.
Phù hợp khi:
+ Đã thực hiện phân tích rung xoắn (TVA) và xác nhận không trùng cộng hưởng
+ Hệ cần độ chính xác truyền động cao
+ Tải mô-men dao động thấp hoặc đã được kiểm soát bằng các biện pháp khác.
Trong các trường hợp này, khớp nối đĩa thép mang lại lợi ích:
+ Truyền mô-men ổn định
+ Tuổi thọ cao
+ Ít cần bảo trì
Tuy nhiên, nếu chưa đánh giá rung xoắn, việc chọn disc coupling cho máy nén piston tiềm ẩn rủi ro cao hơn so với khớp nối có giảm chấn.

Xem bài viết: Khớp nối đàn hồi cao cho máy nén piston: Giải pháp giảm rung & tăng tuổi thọ trục

5. Giải pháp kết hợp khi cần vừa cứng xoắn vừa giảm rung

Trong một số hệ đặc biệt, có thể áp dụng các giải pháp bổ trợ:
+ Tăng mô-men quán tính bằng bánh đà
+ Sử dụng bộ giảm chấn xoắn riêng biệt (torsional damper)
+ Kết hợp khớp nối cứng với phần tử giảm chấn ở vị trí khác trong hệ.
Các giải pháp này giúp:
+ Giảm biên độ rung
+ Dịch chuyển cộng hưởng ra khỏi vùng nguy hiểm.
Tuy nhiên, các phương án này chỉ nên áp dụng sau khi đã có mô phỏng rung xoắn để tránh hiệu ứng ngược.

Xem bài viết: Vì sao khớp nối ROTEX dễ bị quá nhiệt trong máy nén piston

Khớp nối đĩa thép mang lại độ chính xác truyền động và tuổi thọ cơ học cao, nhưng trong máy nén piston, độ cứng xoắn lớn và thiếu giảm chấn khiến loại khớp nối này nhạy cảm với cộng hưởng rung xoắn. Khi hệ truyền động làm việc gần vùng cộng hưởng, tải động sẽ truyền trực tiếp lên trục và các chi tiết liên quan, làm tăng nguy cơ mỏi và hư hỏng dù mô-men danh định không vượt giới hạn.
Vì vậy, việc sử dụng khớp nối đĩa thép cho máy nén piston chỉ nên được thực hiện sau khi đã đánh giá rung xoắn và xác nhận rằng hệ làm việc ngoài vùng cộng hưởng nguy hiểm.
Nếu hệ máy nén piston của bạn đang sử dụng khớp nối đĩa thép hoặc dự định chuyển sang loại khớp nối này, việc kiểm tra rung xoắn là bước quan trọng để tránh rủi ro mỏi trục và hư hỏng lặp lại.

Đại Hồng Phát hỗ trợ đánh giá đặc tính rung xoắn và đề xuất cấu hình khớp nối phù hợp cho từng ứng dụng cụ thể.
👉 Gửi thông tin hệ thống để được tư vấn kỹ thuật trước khi thay đổi cấu hình truyền động.

—————–/—————–/—————–/—————–/—————–
