Trong thiết kế hệ truyền động servo, nhiều kỹ sư có xu hướng mặc định rằng lựa chọn khớp nối servo càng cứng xoắn càng tốt. Lập luận này nghe có vẻ hợp lý: độ cứng cao giúp giảm biến dạng, từ đó tăng độ chính xác định vị.
Tuy nhiên, theo phân tích từ Whitepaper kỹ thuật của KTR, câu chuyện không đơn giản như vậy. Việc lựa chọn giữa khớp nối cứng xoắn (torsionally stiff) và khớp nối mềm xoắn (torsionally flexible) cần dựa trên đặc tính động học của toàn bộ hệ truyền động — không phải chỉ một thông số riêng lẻ.
Xem thêm nền tảng về Độ Cứng Xoắn Hệ Truyền Động Servo
1. Khi nào chọn khớp nối servo mềm là lựa chọn tối ưu?

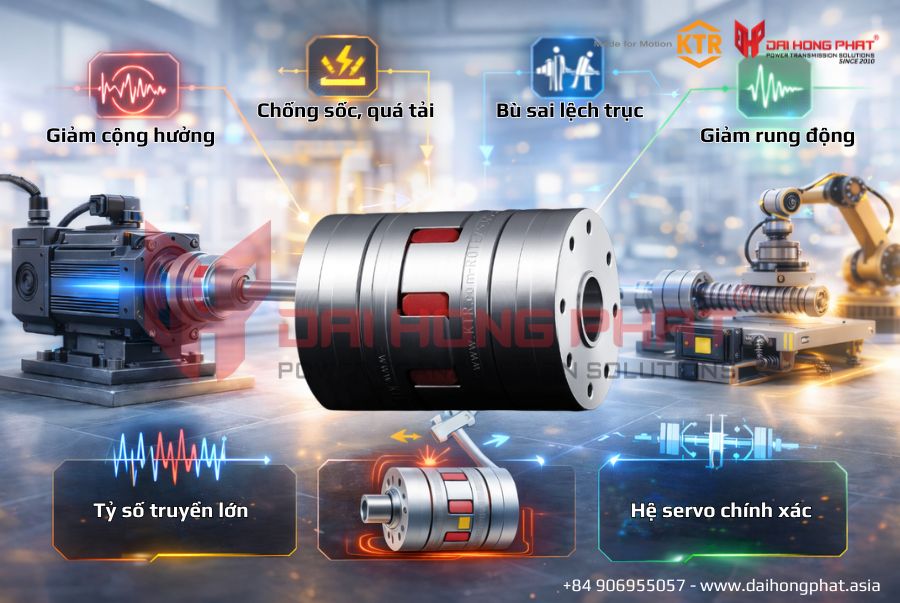

Khớp nối mềm xoắn (torsionally flexible), điển hình như dòng khớp nối đàn hồi, sử dụng vòng đệm giảm chấn, không chỉ có chức năng truyền mô-men mà còn đóng vai trò giảm chấn trong hệ servo. Ví dụ: Khớp nối servo KTR Rotex GS.
Khớp nối mềm thường phù hợp khi:
– Hệ có nguy cơ xuất hiện cộng hưởng
– Ứng dụng có tải xung kích hoặc thay đổi mô-men đột ngột
– Tỷ số truyền lớn (gear ratio cao)
– Cần khả năng bù sai lệch trục lớn hơn
– Hệ điều khiển nhạy với dao động cơ học
Trong nhiều trường hợp thực tế, hệ servo không yêu cầu độ cứng cực đại để đạt độ chính xác mong muốn. Khi đó, một mức đàn hồi kiểm soát được sẽ giúp hệ vận hành ổn định hơn và giảm rung động trong vòng lặp điều khiển.
2. Khi nào nên ưu tiên khớp nối cứng xoắn?

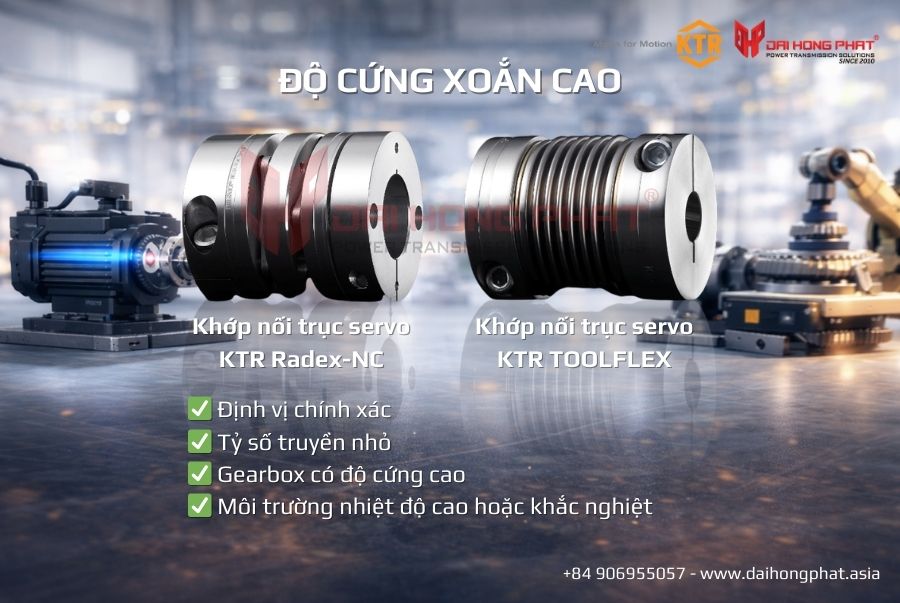

Khớp nối cứng xoắn như khớp nối thép hoặc khớp nối bellows kim loại thường được ưu tiên trong các ứng dụng, điển hình là: Khớp nối trục servo KTR Radex-NC, Khớp nối trục servo KTR TOOLFLEX:
– Định vị chính xác cao
– Tỷ số truyền nhỏ
– Gearbox có độ cứng cao
– Yêu cầu truyền mô-men không độ rơ tuyệt đối
– Môi trường nhiệt độ cao hoặc khắc nghiệt
Độ cứng xoắn cao giúp giảm biến dạng đàn hồi khi truyền mô-men, từ đó cải thiện khả năng phản hồi và độ chính xác vị trí.
Tuy nhiên, Whitepaper của KTR chỉ ra rằng độ cứng cao hơn chưa chắc đồng nghĩa với hiệu năng hệ cao hơn nếu các thành phần khác trong chuỗi truyền động có độ cứng thấp hơn.
3. Sai lầm phổ biến: chọn khớp nối servo theo trực giác thay vì theo hệ thống
Một trong những sai lầm phổ biến khi chọn khớp nối servo cho hệ truyền động servo là: chọn khớp nối có độ cứng cao. Cách này bỏ qua nguyên lý quan trọng của cơ học hệ truyền động: “Độ cứng tổng thể được quyết định bởi mắt xích yếu nhất.”
Trong một ví dụ thực tế với hệ trục vít me bi, dù độ cứng của khớp nối thép Radex-NC cao gấp nhiều lần khớp nối đàn hồi Rotex GS, độ cứng toàn hệ chỉ cải thiện chưa đến 5%. Điều này cho thấy việc tối ưu riêng khớp nối mà không phân tích độ cứng tổng của hệ có thể dẫn đến đầu tư sai hướng.
Ngoài ra, hệ quá cứng còn có thể làm tăng nguy cơ cộng hưởng và gây dao động trong mạch điều khiển servo.
Xem thêm bài viết: Khớp Nối Servo Là Gì? Hướng Dẫn Chọn Theo Độ Cứng Xoắn Để Tối Ưu Độ Chính Xác
4. Cách kỹ sư đưa ra lựa chọn khớp nối servo cứng và mềm
Một quy trình lựa chọn khớp nối servo hợp lý thường bao gồm:
– Phân tích độ cứng của từng thành phần: motor, coupling, gearbox, trục, ổ đỡ.
– Xác định tỷ số truyền và ảnh hưởng của nó đến độ cứng đầu ra.
– Đánh giá yêu cầu động học: tốc độ tăng tốc, độ chính xác, tải va đập.
– Kiểm tra nguy cơ cộng hưởng và ổn định điều khiển.
– Chọn độ cứng phù hợp thay vì chọn giá trị cao nhất.
Việc tính toán độ cứng hệ thường sử dụng mô hình kết nối nối tiếp, trong đó tổng độ cứng được xác định theo quan hệ nghịch đảo của từng thành phần. Đây là cách tiếp cận kỹ thuật thay vì dựa trên cảm tính.
5. Kết luận: Không có lựa chọn tuyệt đối — chỉ có lựa chọn phù hợp
Trong hệ truyền động servo, câu hỏi không phải là “khớp nối cứng hay mềm tốt hơn”, mà là: Khớp nối nào phù hợp với cấu trúc và đặc tính động học của hệ thống cụ thể?
Một thiết kế tối ưu không tìm kiếm độ cứng cao nhất, mà tìm kiếm sự cân bằng giữa độ cứng xoắn, khả năng giảm chấn và ổn định điều khiển.
