Cao su khớp nối mặt bích ảnh hưởng trực tiếp đến hệ truyền động máy công trình. Không chỉ truyền mô-men xoắn, cao su khớp nối quyết định khả năng giảm rung, triệt tiêu cộng hưởng và bảo vệ toàn bộ hệ thống truyền động, đặc biệt trong các ứng dụng động cơ diesel và bơm thủy lực.
Việc lựa chọn đúng loại cao su elastomer vì thế có ảnh hưởng trực tiếp đến độ êm, tuổi thọ và chi phí vận hành của máy.

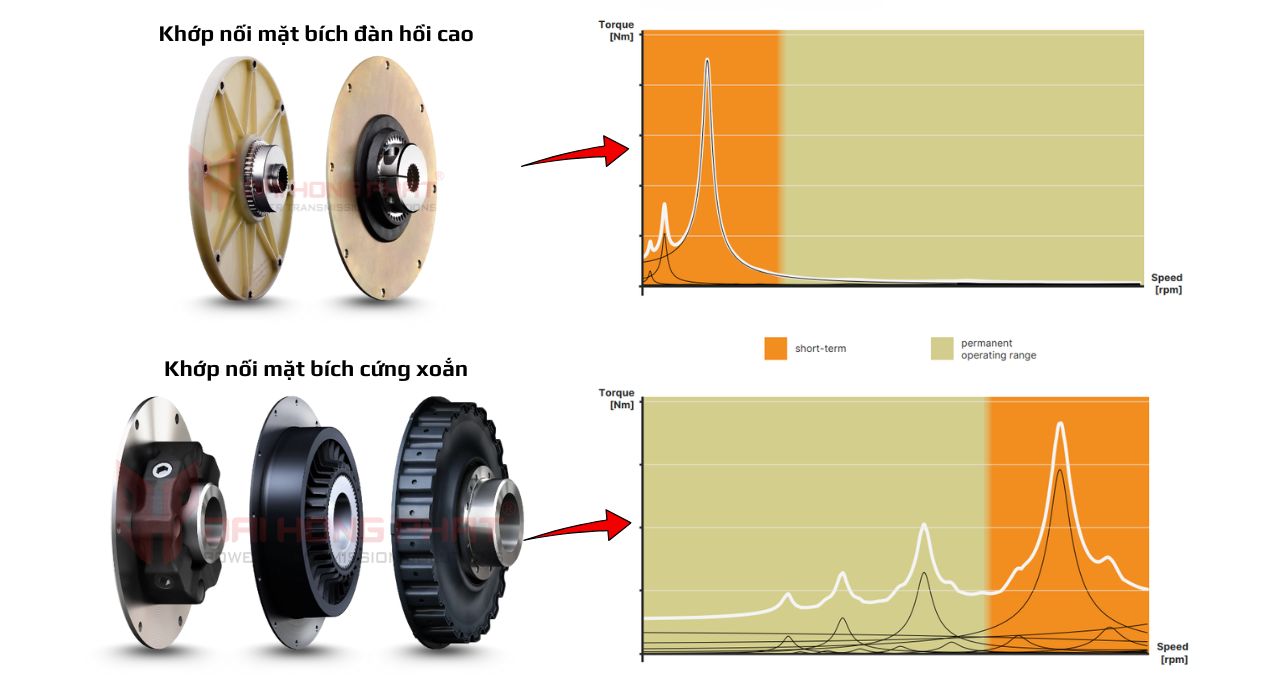

1. Cao su khớp nối mặt bích ảnh hưởng thế nào đến rung xoắn và cộng hưởng
Trong quá trình vận hành, động cơ đốt trong sinh ra các xung mô-men không đều. Những xung này truyền qua khớp nối dưới dạng dao động xoắn hình sin. Nếu không được kiểm soát, rung xoắn sẽ gây cộng hưởng trong dải tốc độ làm việc, dẫn đến mỏi khớp nối, mòn then/spline và tăng tải lên ổ trục bơm.
Cao su khớp nối mặt bích chính là phần tử hấp thụ và làm suy giảm các xung mô-men này. Độ cứng xoắn và khả năng giảm chấn của cao su quyết định vị trí cộng hưởng và biên độ rung trong hệ truyền động. Vì vậy, việc chọn đúng vật liệu elastomer là yếu tố then chốt để đảm bảo vận hành ổn định lâu dài.
Sai lệch lắp đặt và kết cấu truyền động cũng có thể làm gia tăng rung động — xem thêm bài Mặt bích lắp bơm – chi tiết nhỏ gây hậu quả lớn để hiểu rõ các rủi ro thường bị bỏ qua.
2. So sánh các loại vật liệu cao su phổ biến trong khớp nối mặt bích
Theo Whitepaper của KTR, các khớp nối mặt bích đàn hồi và đàn hồi cao thường sử dụng ba loại cao su khớp nối mặt bích chính:
| Cao su tự nhiên (NR) | Cao su tổng hợp (EPDM) | Cao su silicon (S) |
| – Nhiệt độ làm việc tối đa: +80°C – Lò xo xoắn tuyến tính độ cứng – Khả năng chống mài mòn và độ bền tốt – Chịu xé và chịu va đập cao |
– Nhiệt độ làm việc tối đa: +100°C – Tuổi thọ làm việc dài – Độ giảm chấn cao với độ sụt độ cứng xoắn thấp – Khả năng kháng thời tiết và lão hóa rất tốt |
– Nhiệt độ làm việc tối đa: +120°C – Khả năng kháng dầu và mỡ ở mức trung bình – Độ cứng xoắn thấp – Khả năng giảm chấn rất cao – Kháng thời tiết và lão hóa tốt |

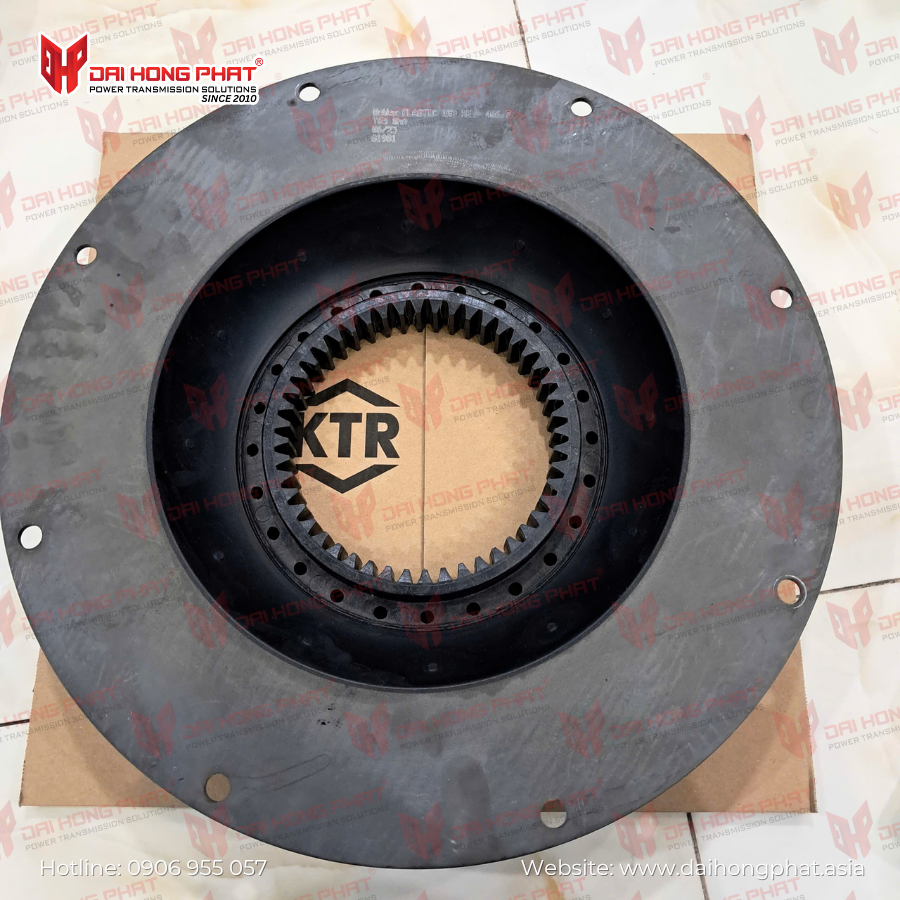

Hình ảnh thực tế Cao su khớp nối mặt bích KTR Bowex 100 HE3-HE4, T65 Sh, 14inch
Sự khác biệt giữa các vật liệu này không chỉ nằm ở nhiệt độ làm việc mà còn ở độ cứng Shore và khả năng giảm chấn, từ đó ảnh hưởng trực tiếp đến rung xoắn và cộng hưởng của hệ truyền động.
Xem thêm bài viết: 3 Tiêu Chí Lựa Chọn Khớp Nối Mặt Bích Máy Di Động
3. Lựa chọn cao su khớp nối mặt bích theo ứng dụng máy công trình
Trong thực tế, mỗi loại máy công trình đặt ra yêu cầu khác nhau đối với cao su khớp nối mặt bích:
– Bơm ly tâm: tải tương đối ổn định, thường có thể sử dụng cao su NR hoặc EPDM với độ cứng trung bình.
– Bơm pít-tông cao áp: tải dao động mạnh, mô-men quán tính lớn, cần cao su có khả năng giảm chấn tốt để kiểm soát rung xoắn.
– Máy nén trục vít: yêu cầu cao về độ êm và tuổi thọ, thường ưu tiên EPDM hoặc silicone.
– Hộp số chuyển bơm, máy phát điện: cần cao su có độ ổn định cao để tránh cộng hưởng trong dải tốc độ vận hành rộng.
Việc lựa chọn sai vật liệu cao su có thể khiến khớp nối nhanh hỏng dù kích thước và mô-men danh định được chọn đúng.
Hình ảnh thực tế cao su khớp nối mặt bích KTR Bowex
4. Cao su khớp nối mặt bích và mối liên hệ với phân tích rung xoắn TVA
KTR nhấn mạnh rằng, khi hệ truyền động có tải quán tính lớn, việc lựa chọn vật liệu elastomer cần được xem xét song song với phân tích rung xoắn (TVA). Trong phân tích này, độ cứng xoắn của cao su được đưa vào mô hình mô phỏng để đánh giá vị trí cộng hưởng và biên độ rung.
Thông qua TVA, kỹ sư có thể điều chỉnh loại cao su và độ cứng phù hợp nhằm:
– Dịch chuyển cộng hưởng ra khỏi vùng vận hành
– Giảm tải động lên bơm và hộp số
– Tăng tuổi thọ toàn bộ hệ truyền động.
5. Đại Hồng Phát – tư vấn chọn cao su khớp nối mặt bích đúng cho từng ứng dụng
Là đơn vị cung cấp và tư vấn các giải pháp khớp nối KTR tại Việt Nam, Đại Hồng Phát không chỉ hỗ trợ lựa chọn kích thước khớp nối mà còn tư vấn loại cao su elastomer phù hợp với điều kiện nhiệt độ, tải và đặc tính rung của từng máy công trình cụ thể.
Việc chọn đúng cao su khớp nối mặt bích ngay từ đầu giúp giảm rủi ro hỏng hóc, tiết kiệm chi phí bảo trì và đảm bảo máy vận hành êm, ổn định trong thời gian dài.
Tìm hiểu thêm cách doanh nghiệp có thể giảm chi phí vận hành trong bài: Cách tối ưu tổng chi phí sở hữu (TCO) trong hệ truyền động
—————–/—————–/—————–/—————–/—————–
