MẶT BÍCH LẮP BƠM SAE: Chi tiết cần thiết trong hệ truyền động

Mặt bích lắp bơm trong hệ truyền động thường bị xem nhẹ, trong khi sự quan tâm lớn chỉ dồn về động cơ, bơm thuỷ lực và khớp nối. Tuy nhiên, đây là chi tiết trung gian chịu tải phức tạp nhất và sẽ gây ra sự cố nếu không được chú trọng.

Whitepaper “Selection of Flange Couplings for Mobile Machinery” của KTR chỉ rõ rằng, mặt bích lắp bơm không đơn thuần là chi tiết “gắn cho vừa”, mà là một phần của kết cấu truyền lực, ảnh hưởng trực tiếp đến rung xoắn, độ đồng tâm và tuổi thọ của toàn bộ hệ truyền động.

1. Mặt bích lắp bơm không chỉ để “gắn cho vừa”

Trong hệ truyền động điển hình của máy công trình, mặt bích lắp bơm SAE được gắn giữa Flywheel housing của động cơ và cụm bơm thuỷ lực. Tại vị trí này, mặt bích phải đồng thời chịu:
– Mô-men xoắn truyền từ động cơ
– Lực uốn phát sinh do sai lệch lắp đặt
– Tải động do rung xoắn và dao động mô-men
– Tải bổ sung từ khối lượng và mô-men quán tính của bơm.
Nếu mặt bích không đủ độ cứng hoặc bị biến dạng trong quá trình làm việc, sai lệch đồng tâm sẽ xuất hiện. Khi đó, tải sẽ không còn phân bố đều mà dồn trực tiếp lên ổ trục bơm, làm giảm mạnh tuổi thọ bơm dù khớp nối và động cơ vẫn nằm trong giới hạn cho phép.

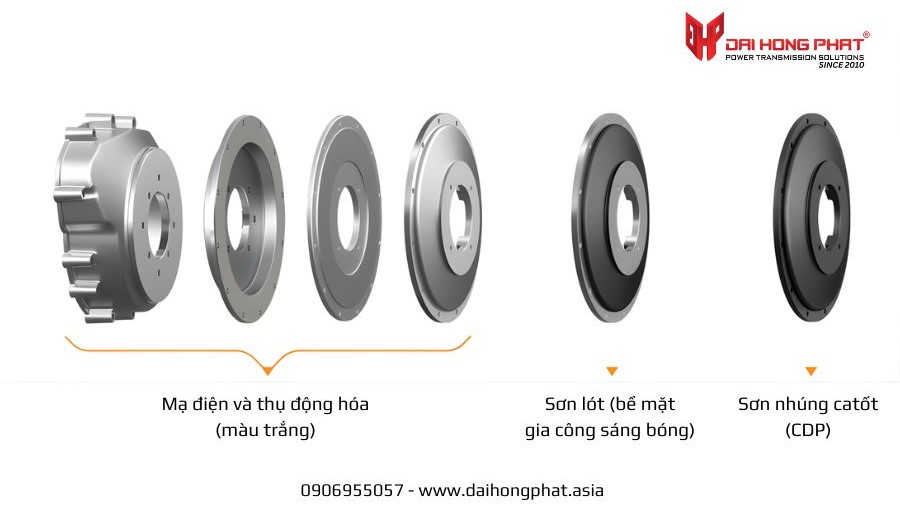

Hình ảnh các loại vật liệu mặt bích lắp bơm SAE

2. Phân tích FEM: vì sao mặt bích lắp bơm vẫn hỏng dù “đúng tiêu chuẩn”?

Khớp nối mặt bích, như một khối thống nhất với mặt bích lắp bơm hoặc vỏ được thiết kế riêng, là điều kiện để kết nối bơm hoặc máy phát điện với vỏ động cơ chính xác. Đó là lý do tại sao KTR thiết kế và sản xuất các mặt bích lắp bơm tương ứng bên cạnh các khớp nối, cho phép nhà sản xuất máy móc mua giao diện giữa động cơ đốt trong và phía đầu ra từ một nguồn duy nhất.
Một trong những điểm nổi bật của Whitepaper KTR là việc sử dụng phân tích FEM (Finite Element Method) để đánh giá ứng suất kéo và biến dạng của mặt bích lắp bơm trong điều kiện làm việc thực tế.

Kết quả cho thấy:
– Ứng suất không phân bố đều trên toàn bộ mặt bích.
– Các vùng quanh lỗ bulông và khu vực tiếp giáp khớp nối thường là nơi tập trung ứng suất cao nhất.
– Biến dạng nhỏ tại mặt bích có thể dẫn đến sai lệch đáng kể ở trục bơm.

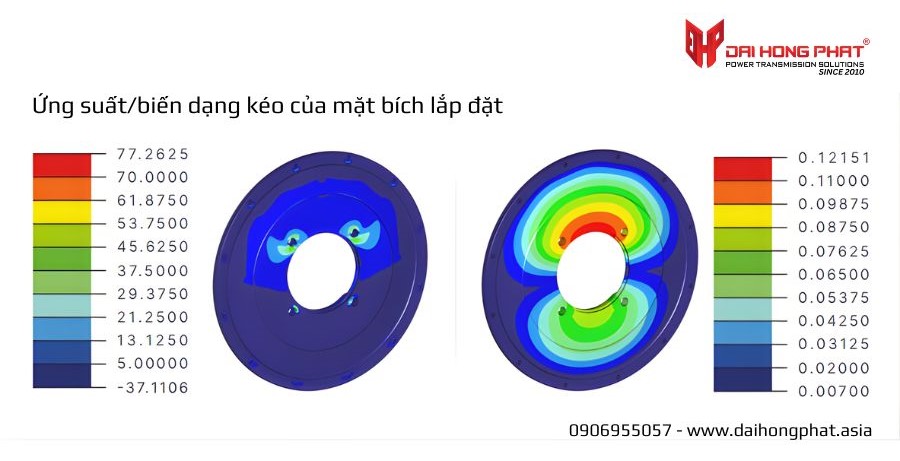

Mô phỏng FEM thể hiện ứng suất kéo và biến dạng của mặt bích lắp bơm.

Điều này lý giải vì sao trong thực tế, nhiều hệ thống vẫn gặp sự cố dù mặt bích được gia công đúng vật liệu và đúng kích thước danh nghĩa. Hình dạng, độ dày và thiết kế kết cấu mới là yếu tố quyết định khả năng chịu tải động lâu dài.

3. Hub khớp nối – mắt xích quyết định độ đồng tâm

Bên cạnh mặt bích lắp vào bơm, hub khớp nối là chi tiết quan trọng truyền mô-men từ khớp nối sang trục bơm.
Whitepaper KTR liệt kê nhiều kiểu hub khác nhau, mỗi loại phù hợp với một điều kiện tải và yêu cầu lắp đặt cụ thể.
Một số kiểu hub phổ biến gồm:
– Hub kẹp có khe hở (slotted clamping hub)
– Hub kẹp loại N (clamping hub type N)
– Hub then hoa (spline) có đĩa chặn (Spline hub with end plate)
– Hub kẹp vòng (hub kẹp bằng vòng siết) (Clamping ring hub)
– Hub có rãnh then (Feather keyway)
– Hub cố định bằng vít chặn (vít hãm) (Setscrew)

Việc lựa chọn đúng kiểu hub giúp giảm sai lệch đồng tâm, hạn chế rung động và kéo dài tuổi thọ ổ trục bơm.

4. Tiêu chuẩn SAE và “G-dimension” – chi tiết thường bị bỏ qua

Whitepaper KTR nhấn mạnh vai trò của tiêu chuẩn SAE J620 và J617, đặc biệt là khoảng cách lắp đặt giữa flywheel – flywheel housing – khớp nối, còn gọi là G-dimension.
Nếu khoảng cách này không được kiểm soát chính xác: mặt bích có thể bị kéo hoặc nén ngoài thiết kế, khớp nối làm việc lệch tâm, tải không mong muốn xuất hiện ngay từ khi lắp ráp.
> Đây là lý do nhiều hệ thống “chạy được” nhưng không bền, và sự cố thường chỉ xuất hiện sau một thời gian vận hành.

Có thể nói, độ bền hệ truyền động không phụ thuộc vào một chi tiết, mà bởi sự phối hợp giữa các bộ phận: từ khớp nối, cao su đàn hồi, mặt bích lắp bơm và hub khớp nối. Khi các yếu tố này được tính toán đồng bộ dựa trên phân tích tải và rung xoắn, hệ thống sẽ đạt được trạng thái vận hành ổn định và tin cậy hơn. Để hiểu rõ cách lựa chọn khớp nối mặt bích cho từng ứng dụng, hãy tham khảo bài viết sau:

Tham khảo bài viết: 3 Tiêu Chí Lựa Chọn Khớp Nối Mặt Bích Máy Di Động

5. Đại Hồng Phát – tư vấn giải pháp mặt bích lắp bơm theo đúng ứng dụng

Đại Hồng Phát là Đại diện uỷ quyền KTR Germany tại Việt Nam, hỗ trợ khách hàng không chỉ lựa chọn khớp nối phù hợp mà còn tư vấn thiết kế mặt bích lắp bơm, hub và cấu hình lắp đặt theo đúng điều kiện tải, rung và tiêu chuẩn SAE của từng ứng dụng máy công trình cụ thể.
Việc đầu tư đúng ngay từ mặt bích lắp bơm giúp: giảm rủi ro hỏng bơm, kéo dài tuổi thọ hệ truyền động, và tối ưu chi phí vận hành lâu dài.

—————–/—————–/—————–/—————–/—————–
