Hãy cùng Đại Hồng Phát tìm hiểu về Khớp nối trục gang Ringfeder ECE 6518, qua bài viết sau!
1. Về Đại Hồng Phát – Ringfeder Germany
–Đại Hồng Phát là đại diện ủy quyền chính thức Ringfeder Germany tại Việt Nam (Ringfeder Việt Nam), Lào, Campuchia, Philippines và Bangladesh. Chúng tôi cung cấp các giải pháp khớp nối trục truyền động chính hãng, đáp ứng tiêu chuẩn quốc tế, giúp tối ưu hiệu suất và độ bền của hệ thống máy móc.
– Ringfeder Germany– thương hiệu hàng đầu thế giới về giải pháp truyền động và giảm chấn, với hơn 100 năm lịch sử sáng tạo và đổi mới. Thành lập năm 1922, sản phẩm đầu tiên “lò xo ma sát“, Ringfeder đã trở thành biểu tượng uy tín toàn cầu cho chất lượng và độ tin cậy.
– Sản phẩm Khớp nối trục linh hoạt Ringfeder ECE 6518 do Đại Hồng Phát cung cấp được nhập khẩu 100% chính hãng, có đầy đủ CO/CQ, đáp ứng các tiêu chuẩn chất lượng quốc tế.
Giấy chứng nhận Đại Hồng Phát đại diện ủy quyền Ringfeder tại Việt Nam
2. Đặc điểm Khớp nối trục gang Ringfeder ECE 6518
– Hãng sản xuất Khớp nối trục gang Ringfeder ECE 6518: Ringfeder/ Germany.
– ECE 6518 được làm bằng gang (cast iron), với vòng đệm polyurethane có 3 độ cứng Shore khác nhau: 64 ShD, 92 ShA, 94 ShA.
+ Size 38-55: vòng đệm màu vàng 92 ShA
+ Size 65-90: vòng đệm màu đỏ 98 ShA
– Mô-men xoắn TKN : 190 – 4.500 Nm
– Tốc độ quay nmax: 3300 – 8300 vòng/phút
– Chiều dài tổng thể L: 114 – 295 mm
– Đường kính ngoài D : 80 – 200 mm
Xem bài viết: Khớp nối trục mềm là gì? Các loại khớp nối trục mềm phổ biến
|
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: |
3. Ứng dụng Khớp nối trục gang Ringfeder ECE 6518
Khớp nối trục gang Ringfeder ECE 6518 không cần bảo dưỡng, dễ lắp đặt và cách điện, phù hợp để sử dụng trong các hệ thống truyền động servo, hệ thống thủy lực, máy bơm và kỹ thuật cơ khí nói chung.
Xem bài viết: Các loại khớp nối trục phổ biến hiện nay trên thị trường

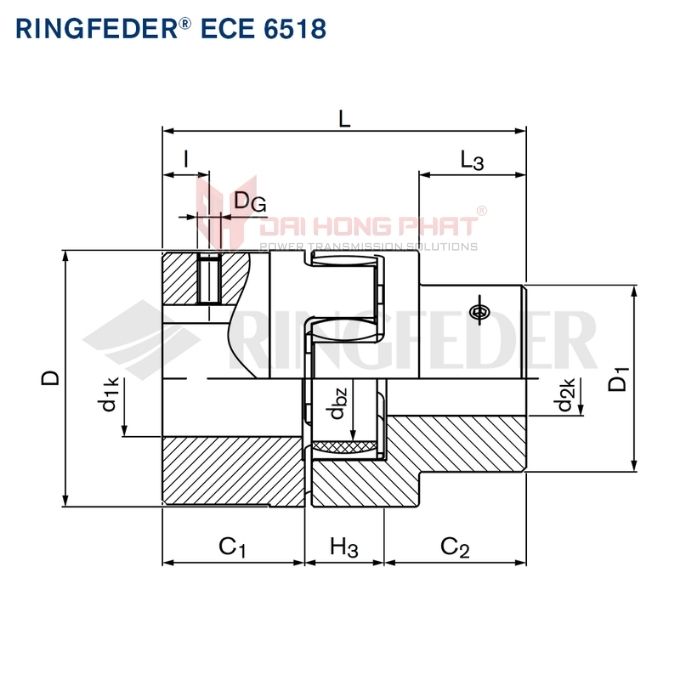

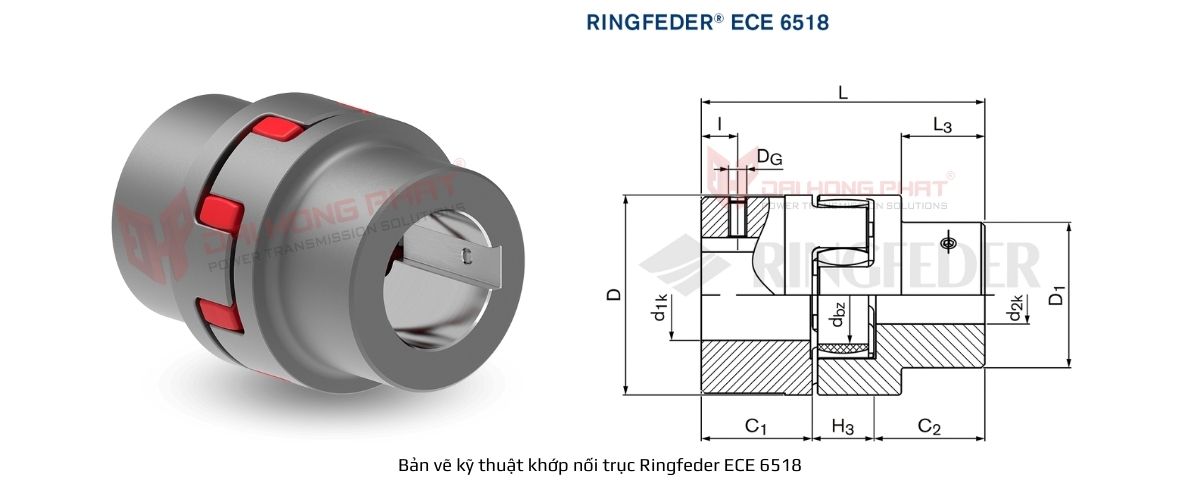

4. Thông số kỹ thuật khớp nối trục gang Ringfeder ECE 6518
| Catalogue Khớp nối trục gang Ringfeder ECE 6518 |
Hướng dẫn lắp đặt Khớp nối trục gang Ringfeder ECE 6518 |
||||||
 |
|

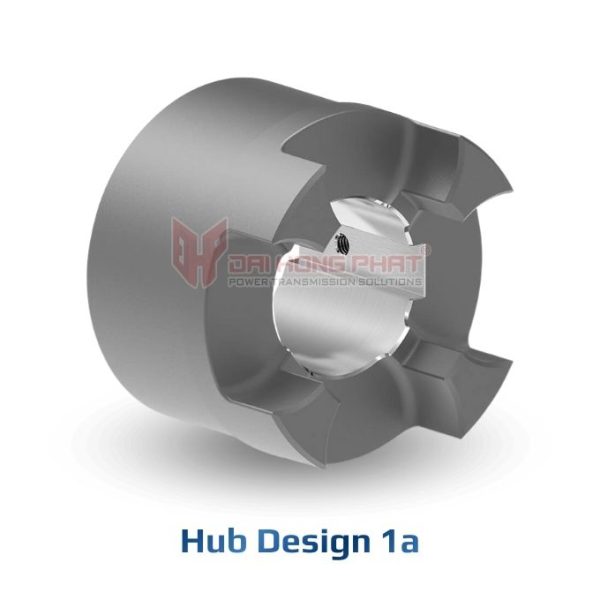

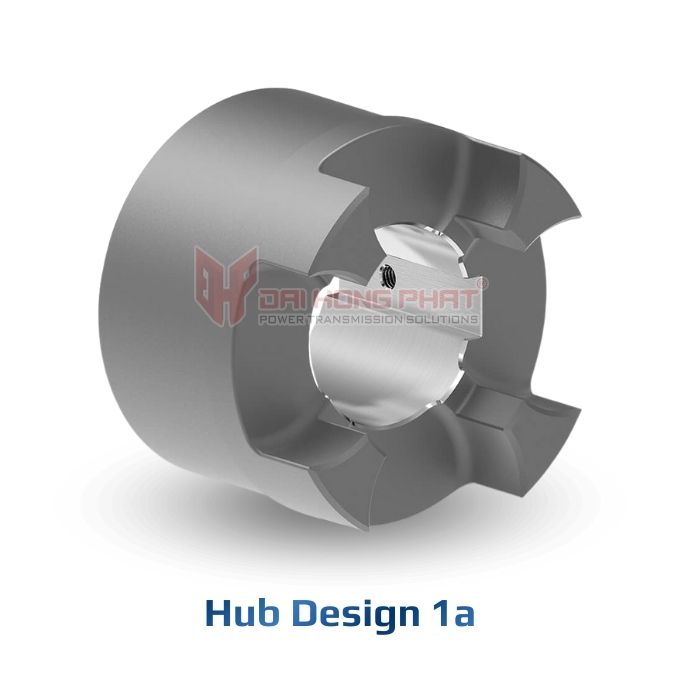

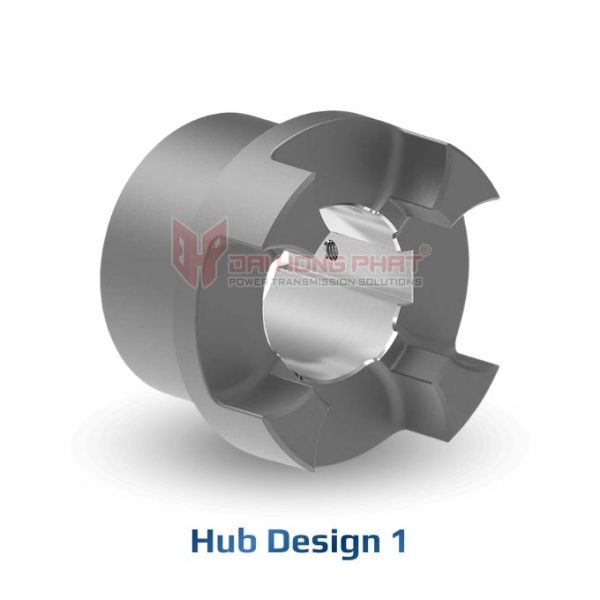

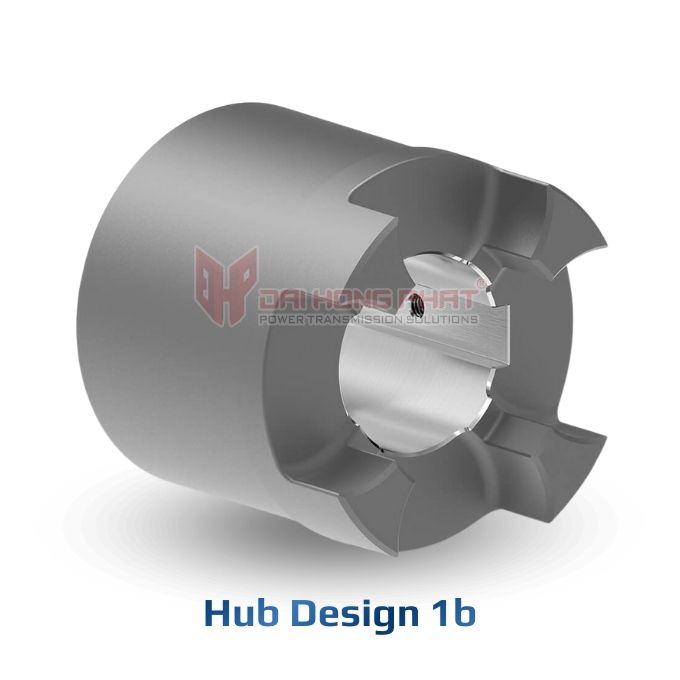

| Couplings Size | Hub Design | TKN [Nm] |
Dimenssions [mm] | Gw [kg] |
|||
| dkmin-dkmax | D | D1 | L | ||||
| ECE 6518 – 38 | 1 | 190 | 12 – 40 | 80 | 66 | 114 | 2 |
| 1a | 190 | 12 – 48 | 80 | 78 | 114 | 2.4 | |
| 1b | 190 | 12 – 48 | 80 | 78 | 164 | 3.6 | |
| ECE 6518 – 42 | 1 | 265 | 14 – 55 | 95 | 75 | 126 | 3.2 |
| 1a | 265 | 14 – 55 | 95 | 94 | 126 | 3.8 | |
| 1b | 265 | 14 – 55 | 95 | 94 | 176 | 5.5 | |
| ECE 6518 – 48 | 1 | 310 | 15 – 52 | 105 | 85 | 140 | 4.96 |
| 1a | 310 | 15 – 62 | 105 | 104 | 140 | 5.45 | |
| 1b | 310 | 15 – 62 | 105 | 104 | 188 | 7.51 | |
| ECE 6518 – 55 | 1 | 410 | 20 – 60 | 120 | 98 | 160 | 6.6 |
| 1a | 410 | 20 – 74 | 120 | 118 | 160 | 7.5 | |
| 1b | 410 | 20 – 74 | 120 | 118 | 210 | 10.2 | |
| ECE 6518 – 65 | 1 | 940 | 22 – 70 | 135 | 115 | 185 | 10.1 |
| 1a | 940 | 22 – 80 | 135 | 133 | 185 | 11.5 | |
| 1b | 940 | 22 – 80 | 135 | 133 | 235 | 15 | |
| ECE 6518 – 75 | 1 | 1920 | 30 – 80 | 160 | 135 | 210 | 16 |
| 1a | 1920 | 30 – 95 | 160 | 158 | 210 | 18.2 | |
| 1b | 1920 | 30 – 95 | 160 | 158 | 260 | 21.2 | |
| ECE 6518 – 90 | 1 | 3550 | 40 – 97 | 200 | 160 | 245 | 27.5 |
| 1a | 3550 | 40 – 110 | 200 | 198 | 245 | 36.3 | |
| 1b | 3550 | 40 – 110 | 200 | 198 | 295 | 44.8 | |
5. Lý do chọn Đại Hồng Phát?
– Sản phẩm chính hãng 100% nhập khẩu trực tiếp từ Ringfeder Germany.
– Bảo vệ khách hàng khỏi hàng giả và luôn cung cấp chứng từ CO/CQ đầy đủ.
– Hàng sẵn kho, giao hàng nhanh toàn quốc 24/7.
– Tư vấn kỹ thuật miễn phí và hỗ trợ bản vẽ, catalogue.
– Xưởng gia công tinh chỉnh đáp ứng yêu cầu riêng.
