Hãy cùng Đại Hồng Phát tìm hiểu về Khớp khóa trục Ringfeder RfN 7013.1, qua bài viết sau!
1. Về Đại Hồng Phát – Ringfeder Germany
– Đại Hồng Phát là đại diện ủy quyền chính thức Ringfeder Germany tại Việt Nam (Ringfeder Việt Nam), Lào, Campuchia, Philippines và Bangladesh. Chúng tôi cung cấp các giải pháp khớp nối trục truyền động chính hãng, đáp ứng tiêu chuẩn quốc tế, giúp tối ưu hiệu suất và độ bền của hệ thống máy móc.
– Ringfeder Germany – thương hiệu hàng đầu thế giới về giải pháp truyền động và giảm chấn, với hơn 100 năm lịch sử sáng tạo và đổi mới. Thành lập năm 1922, sản phẩm đầu tiên “lò xo ma sát“, Ringfeder đã trở thành biểu tượng uy tín toàn cầu cho chất lượng và độ tin cậy.
– Sản phẩm Khớp khóa trục Ringfeder RfN 7013.1 do Đại Hồng Phát cung cấp được nhập khẩu 100% chính hãng, có đầy đủ CO/CQ, đáp ứng các tiêu chuẩn chất lượng quốc tế.
Giấy chứng nhận Đại Hồng Phát đại diện ủy quyền Ringfeder tại Việt Nam
Tham khảo thêm: Các dòng Khớp khóa trục Ringfeder khác
2. Đặc điểm Khớp khóa trục RfN 7013.1 Ringfeder
– Hãng sản xuất: Ringfeder/Germany
– Tự định tâm
– Không lệch trục
– Đường kính trong d: 19-150 mm
– Đường kính ngoài D: 47-200 mm
– Chiều dài tổng thể L: 37-77 mm
– Mô-men xoắn T: 285-28.500 Nm
– Được thiết kế dạng taper đơn, với khả năng tự khóa, cung cấp hành động tự định tâm và đồng tâm tốt, cũng như mô-men xoắn cũng tăng lên.
– Các loại mặt bích của khớp khóa trục cố định trung tâm dựa vào mặt bích mở rộng của chúng ngăn cản chuyển động của trục trong quá trình siết chặt. Được áp dụng ở bất cứ nơi nào hành động tự định tâm và độ đồng tâm tốt của các thành phần được gắn kết là điều cần thiết. Kích thước có sẵn: Trục hệ mét có đường kính từ 20 mm đến 150 mm. và dòng Inch cho trục có đường kính từ “1 đến 4”.
– Khớp khóa trục Ringfeder RfN 7013.1 cung cấp độ đồng tâm tốt giữa các bộ phận được kẹp chặt. Mặt bích được gia cố tại điểm tới hạn, ngăn chặn sự uốn cong hoặc nâng của vòng trong trong quá trình lắp ráp và do đó đảm bảo việc tháo dỡ dễ dàng.
Xem sản phẩm: Khớp khóa trục RfN 7014 Ringfeder

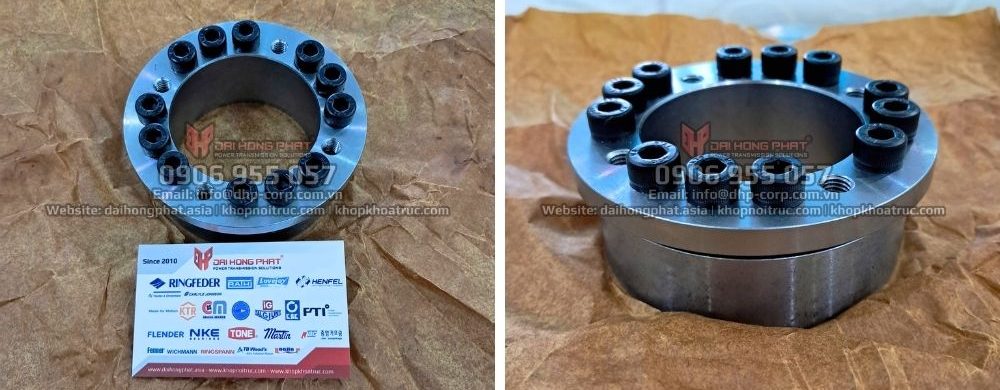

Hình ảnh thực tế khóa trục côn RfN 7013.1 tại kho Đại Hồng Phát
|
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: |
4. Ứng dụng Khớp khóa trục RfN 7013.1 Ringfeder
Khớp khóa trục Ringfeder RfN 7013.1 (Locking Assembly RfN 7013.1) thích hợp cho việc siết chặt chính xác tất cả loại trục, ví dụ như bánh răng, bánh xe, xích, đòn bẩy, đĩa phanh, bánh răng trượt, khớp nối hay mặt bích, và các trục của khớp nối.
Xem bài viết: Khớp Khóa Trục Côn Hàng Đầu Sử Dụng Phổ Biến Hiện Nay Ở Việt Nam
Xem bài viết: Ứng Dụng Khớp Khóa Trục Mini Ringfeder RfN
5. Thông số kỹ thuật Khớp khóa trục RfN 7013.1 Ringfeder
| Catalogue Khớp khóa trục Ringfeder RFN 7013.1 |
Hướng dẫn lắp đặt Khớp khóa trục Ringfeder RFN 7013.1 |
||||||
 |
|
Thông số kỹ thuật khóa trục Ringfeder RfN 7013.1:
| Dimensions [mm] | T [Nm] |
TA [Nm] |
Gw [kg] |
Tmax [Nm] |
||||
| dxD | L | L1 | L3 | D1 | ||||
| 19×47 | 37 | 31 | 21,7 | 53 | 285 | 17 | 0.29 | 310 |
| 20×47 | 37 | 31 | 21,7 | 53 | 300 | 0.29 | 330 | |
| 22×47 | 37 | 31 | 21,7 | 53 | 330 | 0.27 | 360 | |
| 24×50 | 37 | 31 | 21,7 | 56 | 420 | 0.31 | 460 | |
| 25×50 | 37 | 31 | 21,7 | 56 | 440 | 0.3 | 480 | |
| 28×55 | 37 | 31 | 21,7 | 62 | 490 | 0.36 | 530 | |
| 30×55 | 37 | 31 | 21,7 | 62 | 530 | 0.34 | 580 | |
| 32×60 | 37 | 31 | 21,7 | 68 | 740 | 0.41 | 810 | |
| 35×60 | 37 | 31 | 21,7 | 68 | 810 | 0.38 | 890 | |
| 38×65 | 37 | 31 | 21,7 | 73 | 890 | 0.44 | 970 | |
| 40×65 | 37 | 31 | 21,7 | 73 | 940 | 0.41 | 1030 | |
| 42×75 | 46 | 38 | 25,3 | 83 | 1730 | 41 | 0.76 | 1900 |
| 45×75 | 46 | 38 | 25,3 | 83 | 1860 | 0.7 | 2040 | |
| 48×80 | 46 | 38 | 25,3 | 88 | 1980 | 0.8 | 2170 | |
| 50×80 | 46 | 38 | 25,3 | 88 | 2070 | 0.76 | 2270 | |
| 55×85 | 46 | 38 | 25,3 | 95 | 2540 | 0.82 | 2790 | |
| 60×90 | 46 | 38 | 25,3 | 100 | 2770 | 0.88 | 3040 | |
| 65×95 | 46 | 38 | 25,3 | 105 | 3580 | 0.94 | 3930 | |
| 70×110 | 60 | 50 | 33,4 | 120 | 5100 | 83 | 2.1 | 5610 |
| 75×115 | 60 | 50 | 33,4 | 125 | 5460 | 2.2 | 6000 | |
| 80×120 | 60 | 50 | 33,4 | 130 | 5850 | 2.3 | 6430 | |
| 85×125 | 60 | 50 | 33,4 | 135 | 7450 | 2.4 | 8190 | |
| 90×130 | 60 | 50 | 33,4 | 140 | 7900 | 2.6 | 8690 | |
| 95×135 | 60 | 50 | 33,4 | 145 | 9900 | 2.7 | 10890 | |
| 100×145 | 68 | 58 | 40,8 | 155 | 11000 | 3.7 | 12100 | |
| 110×155 | 68 | 58 | 40,8 | 165 | 12100 | 4 | 13310 | |
| 120×165 | 68 | 58 | 40,8 | 175 | 15700 | 4.3 | 17270 | |
| 130×180 | 77 | 65 | 45,4 | 190 | 20700 | 145 | 5.9 | 22770 |
| 140×190 | 77 | 65 | 45,4 | 200 | 22500 | 6.3 | 24750 | |
| 150×200 | 77 | 65 | 45,4 | 210 | 28500 | 6.7 | 31350 | |
5. Lý do chọn Đại Hồng Phát?
– Sản phẩm chính hãng 100% nhập khẩu trực tiếp từ Ringfeder Germany.
– Bảo vệ khách hàng khỏi hàng giả và luôn cung cấp chứng từ CO/CQ đầy đủ.
– Hàng sẵn kho, giao hàng nhanh toàn quốc 24/7.
– Tư vấn kỹ thuật miễn phí và hỗ trợ bản vẽ, catalogue.
– Xưởng gia công tinh chỉnh đáp ứng yêu cầu riêng.
—————–/—————–/—————–/—————–/—————–
Với hơn 15 năm kinh nghiệm, Khớp nối trục Đại Hồng Phát tự hào là đối tác tin cậy của hàng trăm doanh nghiệp trong và ngoài nước.
Hãy để chúng tôi đồng hành cùng sự phát triển bền vững của bạn!
