Phân Biệt Khớp Nối Trục Mềm Và Khớp Nối Trục Cứng

Việc phân biệt khớp nối trục mềm và khớp nối trục cứng là yếu tố quan trọng giúp kỹ sư và doanh nghiệp lựa chọn đúng giải pháp truyền động cho từng ứng dụng. Mỗi loại khớp nối đều có cấu tạo, nguyên lý hoạt động và ưu điểm riêng, ảnh hưởng trực tiếp đến khả năng bù sai lệch tâm, giảm rung, truyền mô-men xoắn cũng như tuổi thọ của hệ thống. Trong bài viết này, Đại Hồng Phát sẽ giúp bạn phân biệt khớp nối trục mềm và trục cứng dựa trên cấu tạo, đặc tính kỹ thuật, ứng dụng thực tế và các tiêu chí lựa chọn, giúp bạn tránh những sai lầm gây hư hỏng thiết bị và tối ưu hiệu quả vận hành.

1. Phân biệt khớp nối trục mềm và trục cứng qua định nghĩa

1.1. Khớp nối trục cứng là gì?

Khớp nối trục cứng (Rigid Coupling) là loại khớp nối dùng để kết nối trực tiếp hai trục cứng. Loại khớp nối này không cho phép sai lệch hoặc chuyển động độc lập giữa các trục.
Khớp nối trục cứng đảm bảo truyền lực chính xác và hiệu quả từ trục này sang trục kia. Nó duy trì độ cứng tuyệt đối của hệ thống truyền động trong quá trình vận hành. Khớp nối này được sử dụng khi cần đồng bộ chuyển động giữa hai trục. Đồng thời, nó giúp giảm thiểu rung động và sự lệch trục nếu được lắp đặt chính xác. Tuy nhiên, khớp nối trục cứng chỉ phù hợp khi hai trục đã được căn chỉnh hoàn toàn. Việc sai lệch nhỏ có thể dẫn đến hao mòn hoặc hỏng hóc thiết bị.

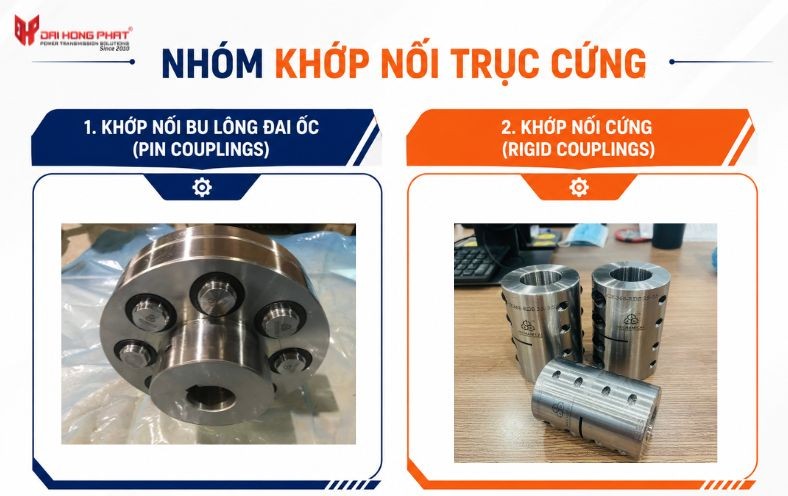

Khớp nối trục cứng được chia thành các loại phổ thông:
+ Khớp nối cứng (rigid couplings)
+ Khớp nối bu lông đai ốc (pin couplings)

Xem thêm bài viết: Khám phá các loại khớp nối trục bu lông đai ốc chính hãng

1.2. Khớp nối trục mềm là gì?

Khớp nối trục mềm (Flexible Coupling) là một loại khớp nối trục đàn hồi dùng để kết nối hai trục, có phần tử đàn hồi hoặc kết cấu linh hoạt giúp bù lệch tâm và giảm chấn. Khác với khớp nối cứng, loại này cho phép các trục xoay hoặc di chuyển độc lập với nhau ở một mức độ nhất định. Khớp nối mềm giúp hấp thụ lực đẩy, lực kéo và lực uốn cong phát sinh trong quá trình vận hành. Nhờ đó, thiết bị tránh được các hư hỏng do tải lực không đồng đều hoặc sai lệch nhỏ giữa các trục.
Flexible Coupling thường được sử dụng trong nhiều ứng dụng công nghiệp như:
+ Máy móc sản xuất
+ Hệ thống truyền động
+ Động cơ điện
+ Thiết bị cơ khí chính xác.
Có nhiều loại khớp nối trục linh hoạt khác nhau, phù hợp từng nhu cầu cụ thể:
+ Khớp nối trục cao su (Jaw Couplings / Elastomer Couplings)
+ Khớp nối lốp (Tire Couplings)
+ Khớp nối lò xo (Grid Couplings)
+ Khớp nối xích (Chain Couplings)
+ Khớp nối bánh răng (Gear Couplings)
+ Khớp nối đĩa (Disc Couplings)
+ Khớp nối màng (Diaphragm Couplings)
+ Khớp nối lò xo encoder (Oldham Couplings)
+ Khớp nối Cardan (Universal Joint)
+ Khớp nối thủy lực (Fluid Couplings)
Việc lựa chọn đúng loại khớp nối sẽ giúp hệ thống vận hành ổn định, giảm rung và tăng tuổi thọ thiết bị.

Xem thêm bài viết: Khớp Nối Trục Là Gì? Ứng Dụng Và Phân Loại Khớp Nối Trục

2. Phân biệt khớp nối trục mềm và trục cứng qua đặc điểm

Trong thực tế, rất nhiều trường hợp máy rung mạnh, bạc đạn nhanh hỏng hoặc khớp nối liên tục gãy không phải do chất lượng sản phẩm mà do lựa chọn sai loại khớp nối. Việc hiểu rõ sự khác nhau giữa khớp nối trục mềm và khớp nối trục cứng sẽ giúp giảm chi phí bảo trì, tăng tuổi thọ thiết bị và đảm bảo hệ thống truyền động vận hành ổn định.

Xem thêm bài viết: Hướng dẫn chọn khớp nối trục đúng cách

Tóm lại, Phân biệt khớp nối trục mềm và trục cứng có các đặc tính khác nhau và được sử dụng trong các ứng dụng khác nhau. Sự lựa chọn giữa hai loại khớp nối này phụ thuộc vào yêu cầu cụ thể của hệ thống và mục đích sử dụng.

Xem thêm bài viết: Các loại khớp nối trục phổ biến hiện nay trên thị trường

Xem thêm bài viết: Ưu và nhược điểm của khớp nối trục (shaft couplings)

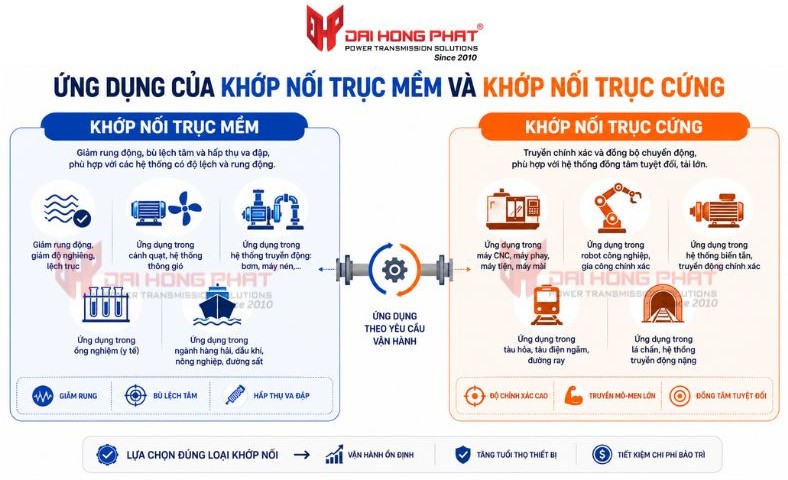

3. Phân biệt khớp nối trục mềm và trục cứng qua ứng dụng

Khớp nối trục cứng và khớp nối trục mềm gọi chung là khớp nối trục truyền động. Chúng dùng để kết nối các trục máy móc, thiết bị cùng với mục đích truyền động chuyển động, truyền lực hoặc truyền thông số khác nhau.

3.1. Ứng dụng của khớp nối trục mềm

– Dùng để giảm rung động, giảm độ nghiêng, lệch trục và tác động không đồng tâm trong quá trình truyền động.
– Áp dụng trong ngành công nghiệp, nông nghiệp, đường sắt, hàng hải và các hệ thống truyền dẫn điện, dầu khí.
– Một số ứng dụng cụ thể:
+ Ứng dụng trong cánh quạt: dùng để truyền động giữa động cơ và cánh quạt trong hệ thống thông gió.
+ Ứng dụng trong ống nghiệm (y tế): sử dụng trong quá trình truyền lực, chịu áp suất, không gây mòn cho ống.
+ Ứng dụng trong hệ thống truyền động: dùng để giảm độ rung động và độ nghiêng của hệ thống truyền động.

Xem thêm bài viết: Top 5+ Khớp Nối Trục Cho Chế Tạo Máy

3.2. Ứng dụng của khớp nối trục cứng

– Dùng để truyền chính xác và đồng bộ chuyển động trong các hệ thống công nghiệp chịu tải nặng, yêu cầu độ chính xác cao.
– Áp dụng trong ngành công nghiệp, gia công, robot, đường ray, máy cắt CNC, máy dao động, máy phay, máy tiện, máy mài.
– Một số ứng dụng cụ thể:
+ Ứng dụng trong máy CNC: dùng để kết nối trục chính và trục công cụ trong quá trình gia công CNC.
+ Ứng dụng tai biến tần (hệ thống biến tần): dùng để truyền động chính xác và tránh rung động trong các hệ thống biến tần.
+ Ứng dụng trong lá chắn (điện ngầm, tàu hỏa): dùng để truyền động chính xác trong hệ thống tàu điện ngầm và tàu hỏa.

Nhờ tính linh hoạt và đáng tin cậy của chúng, khớp nối trục mềm và khớp nối trục cứng đã được sử dụng rộng rãi trong nhiều ngành công nghiệp để đáp ứng các yêu cầu về truyền động chính xác, truyền lực và truyền động không gây rung động.

4. Lời khuyên của chuyên gia: Đại Hồng Phát cung cấp giải pháp truyền động trục công nghiệp

Với hơn 15 năm kinh nghiệm trong lĩnh vực truyền động công nghiệp, Đại Hồng Phát hỗ trợ khách hàng lựa chọn đúng loại khớp nối, phân biệt khớp nối trục mềm và trục cứng theo công suất động cơ, mô-men xoắn, tốc độ quay, điều kiện vận hành và môi trường làm việc. Việc lựa chọn đúng ngay từ đầu giúp doanh nghiệp giảm chi phí bảo trì, hạn chế dừng máy và nâng cao hiệu suất sản xuất.
– Nên sử dụng khớp nối trục mềm khi sử dụng cho
+ Motor và bơm khó đồng tâm tuyệt đối.
+ Máy có rung động.
+ Máy hoạt động liên tục.
+ Muốn kéo dài tuổi thọ bạc đạn.
+ Muốn giảm thời gian dừng máy.

– Nên sử dụng khớp nối trục cứng khi sử dụng cho
+ Hai trục được căn chỉnh laser.
+ Máy tốc độ thấp.|
+ Không có rung động.
+ Không cần bù lệch tâm.
+ Muốn truyền mô-men xoắn trực tiếp.

—————–/—————–/—————–/—————–/—————–
