1. Định nghĩa khớp nối bu lông đai ốc là gì?
Khớp nối bu lông đai ốc hoặc khớp nối mặt bích (Pin couplings) là một loại khớp nối cơ khí sử dụng bu lông và đai ốc để liên kết hai hoặc nhiều thành phần với nhau.
Cấu tạo gồm 2 phần
- Hub khớp nối, vật liệu bằng thép hoặc gang
- Cao su bu lông đai ốc (bolt) gắn ở trục xung quanh liên kết 2 hub mặt bích lại với nhau tạo thành bộ.
Xem thêm Top 5+ khớp nối trục dành cho chế tạo máy
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: |
2. Các thương hiệu cung cấp khớp nối bu lông đai ốc chính hãng hiện nay
Trên thị trường, không khó có thể tìm được sản phẩm khớp nối bu lông đai ốc. Tuy nhiên, quý khách cần biết thêm về các thương hiệu cung cấp loại khớp nối trục này để có thể kiếm được sản phẩm vừa chất lượng lại phù hợp ngân sách của mình.
Đối với các thương hiệu cung cấp khớp nối bu lông đai ốc chất lượng mà Đại Hồng Phát đang cung cấp
2.1 Hãng Ringfeder xuất xứ Đức
Khớp nối Ringfeder TNF 5571 (Flange Couplings TNF 5571)
– Kẹp bên ngoài hoặc bên trong
– Đường kính trục dw: 70-540 mm
– Đường kính ngoài A: 240-1.200 mm
– Tổng chiều dài L total: 150-750 mm
– Mô men xoắn T: 6.900-2.2 Mio. Nm
– Kết nối mạnh mẽ với công suất mô-men xoắn cao
– Lắp ráp và tháo rời dễ dàng
– Kết nối trục trung tâm không có phản ứng dữ dội
– Mức độ chính xác chạy thực sự cao.
Xem thêm Khớp Nối Trục Bơm Phổ Biến Hiện Nay Trên Thị Trường
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: |

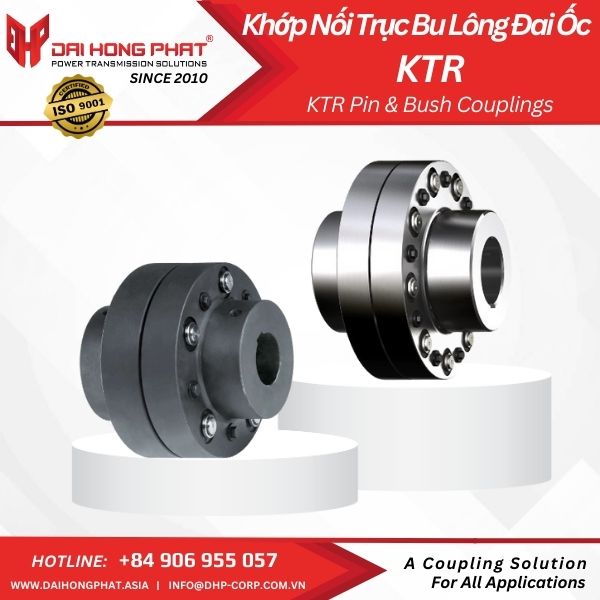

2.2 Hãng KTR xuất xứ Đức
– Khớp nối chốt pin Revolex KX-D không gây phản ứng giật ngược trong quá trình hoạt động.
– Momen xoắn 0 – 1,350,000 Nm
– Cơ chế khớp nối hoạt động không cần bảo dưỡng (bôi dầu thường xuyên).
– Chốt cao su bu lông có thể lắp/tháo rời theo hướng xuyên tâm.
– Khớp nối bu lông đai ốc KTR được gia công toàn diện, tính chất động lực học tốt.
– Khớp nối Revolex KD-X cấu tạo từ vật liệu trục thép cho tải trọng và tốc độ cao.
– Tiêu chuẩn ATEX (theo chỉ thị của EU 2014/34 / EU).
2.3 Hãng Flender xuất xứ Đức
– Khớp nối bu lông đai ốc Rupex RWS giúp cho mô men xoắn trung bình và cao hơn.
– Dải mô-men xoắn danh định từ TKN = 200 Nm đến 1.690.000 Nm với 26 cỡ.
– Phạm vi nhiệt độ: từ –50 ° C đến +100 ° C.
Xem thêm Giải pháp khớp nối bu lông rupex rws flender germany (pin & bush coupling) trong nhà máy thép
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: |
2.4 Hãng PTI xuất xứ Hàn Quốc
– Khớp nối bu lông PTI Type PF (Pin and Bush Coupling) được sản xuất bởi hãng PTI Couplings/Korea.
– Khớp nối có 17 kích cỡ khác nhau: 90F, 100F, 112F, 125F, 140F, 160F, 180F, 200F, 224F, 250F, 280F, 315F, 355F, 400F, 450F, 560F, 630F.
– Mô-men xoắn: 50Nm đến 160.028 Nm.
– Tốc độ quay: 1000 vòng/phút đến 4000 vòng/phút.
– Khớp nối bu lông có khả năng giảm sốc, hấp thụ rung động tuyệt vời.
– Với thiết kế đơn giản và dễ dàng cài đặt, tháo rời.
– Khớp nối này hoàn toàn có thể thay thế cho khớp nối bu lông đai ốc FCL NBK, FCL China.
2.5 Hãng Westcar xuất xứ Ý
Khớp nối bu lông đai ốc Rotopin E/P có nhiều size và kích thước
– Làm việc êm ái, ít bảo trì.
– Khớp nối Rotopin bao gồm một loạt các chốt thép chịu lực cao với một bộ các phần tử đàn hồi được làm bằng cao su NBR 75 Shore.
– Việc lắp ráp này cho phép khớp nối bù trừ các sai lệch trục, xuyên tâm và góc.
– Có thể làm việc ở nhiệt độ từ – 20°C đến + 90°C duy trì hiệu suất tương tự.
– An toàn trong tháo lắp giúp bảo dưỡng hiệu quả
– Khớp nối cho phép lệch góc-trục-song song.
– Linh kiện có khả năng xoay theo cả hai hướng.
– Khả năng giảm rung động trong vận hành.
– Khớp nối có thể hoạt động mà không cần bôi trơn.
2.6 Khớp nối bu lông đai ốc hãng Lovejoy-Rathi xuất xứ Ấn Độ
– Khớp nối bu lông đai ốc B-Flex được sản xuất bởi hãng Lovejoy Rathi/India.
– Công suất hoạt động: 13614 kw/100 rpm
– Đường kính tối đa: 600 mm
– Khớp nối B-Flex gồm một bộ ống lót đàn hồi hình thùng với các chốt và đai ốc, hai trục có mặt bích được làm bằng gang
– Các ống lót hình thùng đặc biệt cho phép khai thác sai theo tất cả các hướng và mang lại độ linh hoạt xoắn cao hơn so với các ống lót côn trơn
– Khớp nối dễ dàng lắp ráp và tháo rời
– Các ống lót côn hình thùng đặc biệt cung cấp các đặc tính độ cứng tăng dần, do đó đảm bảo hấp dẫn chấn động và rung động hiệu quả
– Khớp nối B-Flex không cần bôi trơn dưới bất kỳ hình thức nào
– Không có cơ chế phức tạp để yêu cầu đình chỉnh ống lót côn. Ống lót côn có thể được lắp nhanh chóng mà không cần tháo dỡ hoặc di chuyển một trong hai trục được ghép nối
– Giảm độ rung và tiếng ồn phát sinh từ các dao động mô-men xoắn nghiêm trọng.
Xem thêm Ứng Dụng Của Khớp Nối Bu Lông (PIN COUPINGS) Trong Công Nghiệp
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: |
3. Những lợi ích vượt trội khi quý khách mua sản phẩm Khớp nối bu lông từ Đại Hồng Phát.
– Mua các loại khớp nối bu lông đai ốc nhập khẩu trực tiếp từ chính hãng..
– Bảo vệ rủi ro của bạn, chống lại hàng giả.
– Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
– Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
– Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
– Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
– Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
– Cung cấp Catalogue chính hãng cho các sản phẩm.
– Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
– Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
– Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.
