Độ Cứng Xoắn Hệ Truyền Động Servo Là Gì? Vì Sao Quyết Định Độ Chính Xác

Độ cứng xoắn hệ truyền động servo là một trong những thông số kỹ thuật quan trọng nhất nhưng lại thường bị đánh giá chưa đúng mức. Thực tế, độ cứng xoắn không phụ thuộc vào một thành phần duy nhất mà được quyết định bởi toàn bộ chuỗi truyền động. Hiểu đúng và tính toán đúng độ cứng hệ sẽ giúp kỹ sư hạn chế rung động, giảm sai số và tối ưu hiệu suất lâu dài.

Đọc bài viết “Độ Cứng Xoắn Hệ Truyền Động Servo Là Gì? Vì Sao Quyết Định Độ Chính Xác” sau để xác định đúng độ cứng xoắn phù hợp cho hệ truyền động của bạn!

1. Độ cứng xoắn hệ truyền động servo (Torsional Stiffness) là gì?

Trong thiết kế cơ khí chính xác, đặc biệt là các hệ servo, torsional stiffness (độ cứng xoắn) là một trong những thông số quan trọng nhất nhưng cũng dễ bị hiểu sai. Hiểu đơn giản, độ cứng xoắn hệ truyền động servo mô tả mức độ một thành phần cơ khí chống lại biến dạng khi chịu mô-men xoắn.

Xem thêm bài viết: Khớp nối servo là gì? Cách lựa chọn khớp nối servo phù hợp với từng ứng dụng

2. Vì sao độ cứng xoắn khớp nối không phải yếu tố quyết định duy nhất?

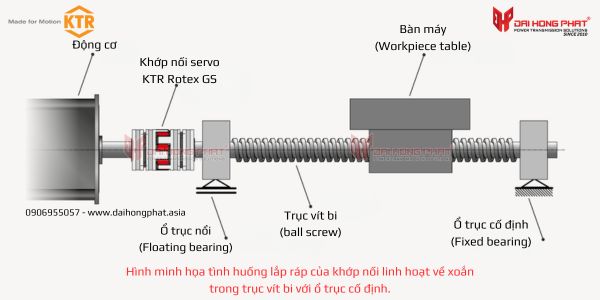

Trong một thử nghiệm với hệ truyền động vít me bi dài 800 mm, KTR so sánh hai cấu hình:

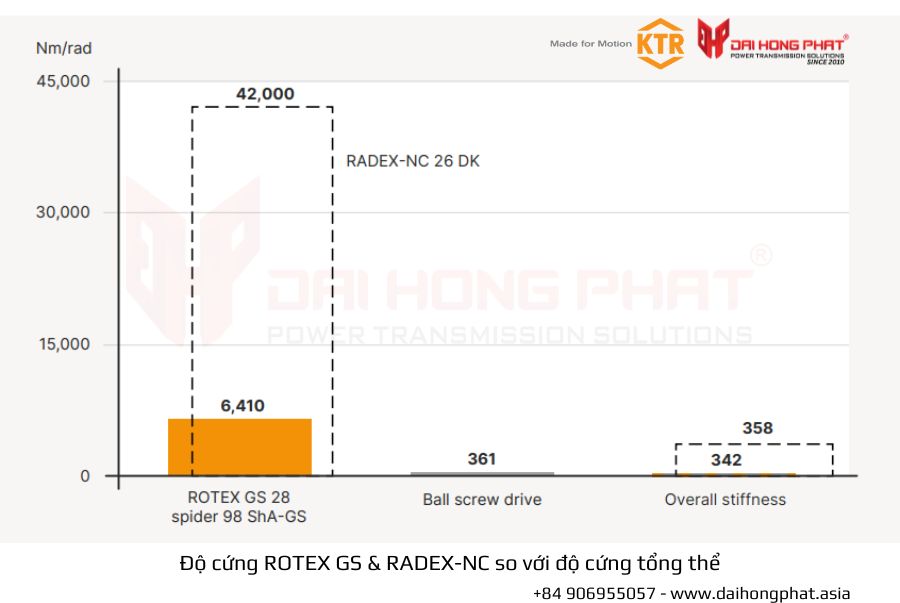

– Khớp nối đàn hồi ROTEX GS – độ cứng xoắn 6.410 Nm/rad
– Khớp nối đĩa thép RADEX-NC – độ cứng xoắn 42.000 Nm/rad (cao gấp 7 lần)

Theo trực giác, người ta thường chọn RADEX-NC vì có độ cứng xoắn cao hơn, nhưng kết quả là: Độ cứng tổng thể của hệ chỉ tăng từ 342 lên 358 Nm/rad — tương đương 4,7%.
> Nguyên nhân nằm ở nguyên lý quan trọng của hệ truyền động: Độ cứng toàn hệ luôn bị giới hạn bởi “mắt xích yếu nhất”. Trong trường hợp này, trục vít bi (ball screw) và ổ trục cố định (fixed bearings) mới là thành phần quyết định, không phải khớp nối.

> Điều đó cũng giải thích vì sao một khớp nối đàn hồi xoắn — dù không quá “cứng” — vẫn hoàn toàn đáp ứng yêu cầu định vị nếu phần còn lại của hệ thống không đủ độ cứng.

Bài học kỹ thuật quan trọng: Đừng tối ưu khớp nối một cách riêng lẻ — hãy tối ưu toàn bộ hệ truyền động.

3. Độ cứng xoắn hệ truyền động servo không chỉ đến từ khớp nối

Một nhầm lẫn phổ biến khi lựa chọn khớp nối cho hệ truyền động servo là cho rằng độ cứng xoắn chỉ phụ thuộc vào loại khớp nối. Nhưng thực tế, mỗi bộ phận trong hệ truyền động đều ảnh hưởng đến độ cứng xoắn như: trục motor, khớp nối, trục vít bi, ổ trục cố định, puly, thậm chí cả tải.
> Các bộ phận này vận hành dựa trên nguyên lý như lò xo mắc nối tiếp, bộ phận mềm nhất sẽ chi phối hành vi động học của toàn hệ.

3.1. Khi độ cứng xoắn hệ truyền động servo quá thấp

Khi đó hệ truyền động servo sẽ gặp các tình trạng sau: trễ phản hồi, giảm độ chính xác, tăng dao động xoắn, phát sinh cộng hưởng. Điều này đặc biệt nguy hiểm trong các hệ positioning tốc độ cao.

3.2. Khi độ cứng xoắn hệ truyền động servo quá cao

Khi đó hệ truyền động servo sẽ gặp các tình trạng sau: truyền rung động trực tiếp vào motor, làm tăng tải lên ổ trục, khuếch đại nhiễu điều khiển, giảm khả năng hấp thụ tải sốc. Trong một số trường hợp, điều này khiến hệ trở nên khó điều khiển hơn.

Đọc thêm bài viết: Chọn khớp nối servo Cứng hay Mềm cho hệ truyền động servo?

4. Cách kỹ sư tối ưu độ cứng xoắn hệ truyền động servo trong thực tế

Thay vì chỉ tập trung vào một thông số, các kỹ sư thường tiếp cận bài toán theo hướng hệ thống. Một số chiến lược phổ biến gồm:
– Giảm chiều dài trục: Trục dài làm tăng biến dạng xoắn.
– Tăng đường kính trục: Độ cứng xoắn tăng theo lũy thừa bậc bốn của đường kính — tác động rất lớn.
– Giảm quán tính không cần thiết: Hệ nhẹ hơn thường phản hồi tốt hơn.
– Lựa chọn coupling phù hợp: Không chỉ dựa trên torque, mà còn trên hành vi động học.
– Kiểm tra nguy cơ rung xoắn: Đặc biệt quan trọng với servo tốc độ cao.
> Việc tối ưu đúng độ cứng xoắn hệ truyền động servo có thể giúp hệ: vận hành mượt hơn, tăng độ chính xác, giảm mài mòn, kéo dài tuổi thọ thiết bị.

5. Kết luận về Độ Cứng Xoắn Hệ Truyền Động Servo

Độ cứng xoắn hệ truyền động servo không chỉ là một thông số kỹ thuật, mà là nền tảng quyết định khả năng định vị, độ ổn định và hiệu suất vận hành lâu dài của thiết bị. Việc lựa chọn khớp nối chỉ dựa trên độ cứng danh nghĩa là chưa đủ — kỹ sư cần đánh giá toàn bộ hệ thống, bởi trong một chuỗi truyền động, “mắt xích yếu nhất” luôn là yếu tố giới hạn hiệu năng.

Với kinh nghiệm thực tế trong lĩnh vực khớp nối và truyền động công nghiệp, Đại Hồng Phát – đại diện ủy quyền của KTR Germany tại Việt Nam – không chỉ cung cấp sản phẩm chính hãng mà còn hỗ trợ doanh nghiệp phân tích ứng dụng và lựa chọn giải pháp phù hợp. Một quyết định đúng ngay từ giai đoạn thiết kế sẽ giúp hệ servo vận hành chính xác hơn, giảm rung động và gia tăng độ tin cậy trong dài hạn.
