Trong các hệ thống truyền động servo, khớp nối đóng vai trò quan trọng trong việc truyền mô-men xoắn từ động cơ đến tải. Tuy nhiên, không phải tất cả khớp nối servo đều giống nhau. Mỗi loại được thiết kế với đặc tính riêng về độ cứng xoắn, khả năng giảm rung và độ chính xác.
Hiểu rõ các loại khớp nối servo sẽ giúp kỹ sư lựa chọn đúng giải pháp cho từng ứng dụng, từ máy CNC, robot công nghiệp đến các hệ thống tự động hóa.
1. Vì Sao Cần Hiểu Rõ Các Loại Khớp Nối Servo?
Trong hệ truyền động servo, một loại khớp nối servo phù hợp phải đáp ứng được các yêu cầu:
– Không có độ rơ để đảm bảo vị trí chính xác
– Độ cứng xoắn và khả năng giảm chấn phù hợp với từng yêu cầu ứng dụng thực tế
– Mô-men quán tính thấp để tăng khả năng tăng tốc
– Khả năng bù sai lệch trục
Việc hiểu rõ các loại khớp nối servo giúp kỹ sư đảm bảo được độ ổn định của servo, độ định vị chính xác và mức rung động của máy.
Tham khảo thêm bài viết: Độ Cứng Xoắn Hệ Truyền Động Servo Là Gì? Vì Sao Quyết Định Độ Chính Xác?

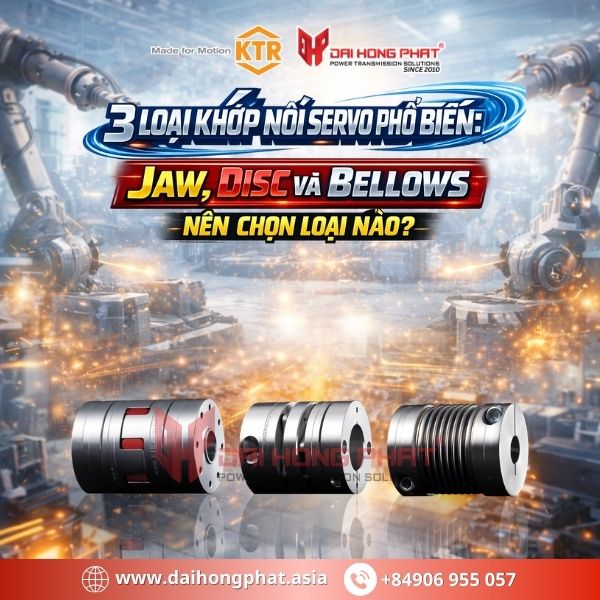

2. Các Loại Khớp Nối Servo Phổ Biến Hiện Nay
Trong hệ truyền động servo, có 3 loại khớp nối servo phổ biến nhất, mang những đặc điểm phù hợp với từng yêu cầu ứng dụng:
2.1. Khớp Nối Servo KTR Rotex GS (Backlash-free servo couplings/Jaw Couplings)
Rotex GS là khớp nối tiêu chuẩn cho nhiều nhà sản xuất máy móc và thiết bị, ví dụ như trong công nghệ xử lý và sản xuất máy công cụ.
Cấu tạo:
– 2 hub kim loại
– 1 vòng đệm giảm chấn có 7 độ cứng khác nhau

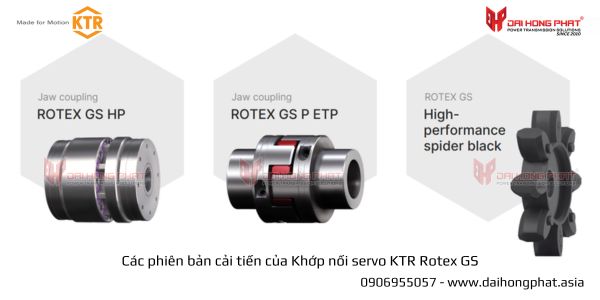

Một số phiên bản đặc biệt của Rotex GS
– Rotex GS HP: Phù hợp cho các ứng dụng tốc độ cao với tốc độ chu vi lên đến 175 m/s.
– Rotex GS P ETP: Tích hợp hệ thống kẹp thủy lực, giúp việc lắp đặt và tháo khớp nối nhanh chóng hơn.
– High-performance TPU spider (màu đen): Vòng đệm giảm chấn hiệu suất cao với khả năng chịu áp lực lớn và nhiệt độ lên đến 120°C.
Xem chi tiết thông số: Khớp nối servo KTR Rotex GS
2.2. Khớp Nối KTR Radex-NC – Servo Disc Coupling (Khớp Nối Đĩa Thép)
Trong các loại khớp nối servo, Radex-NC là giải pháp được sử dụng rộng rãi trong các hệ truyền động yêu cầu độ chính xác và độ ổn định lớn.
Là một khớp nối hoàn toàn bằng kim loại – các tấm thép được làm bằng thép không gỉ – Radex-NC có thể được sử dụng ở nhiệt độ lên đến +200 °C và trong điều kiện môi trường khắc nghiệt.

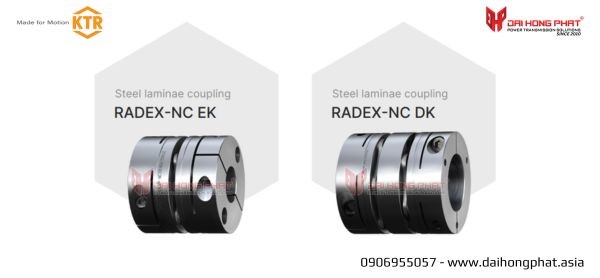

Có hai phiên bản:
– Radex-NC EK: khớp nối lá servo đơn trục cardanic
– Radex-NC DK: khớp nối lá servo kép trục cardanic.
Xem chi tiết thông số: Khớp nối servo Radex-NC

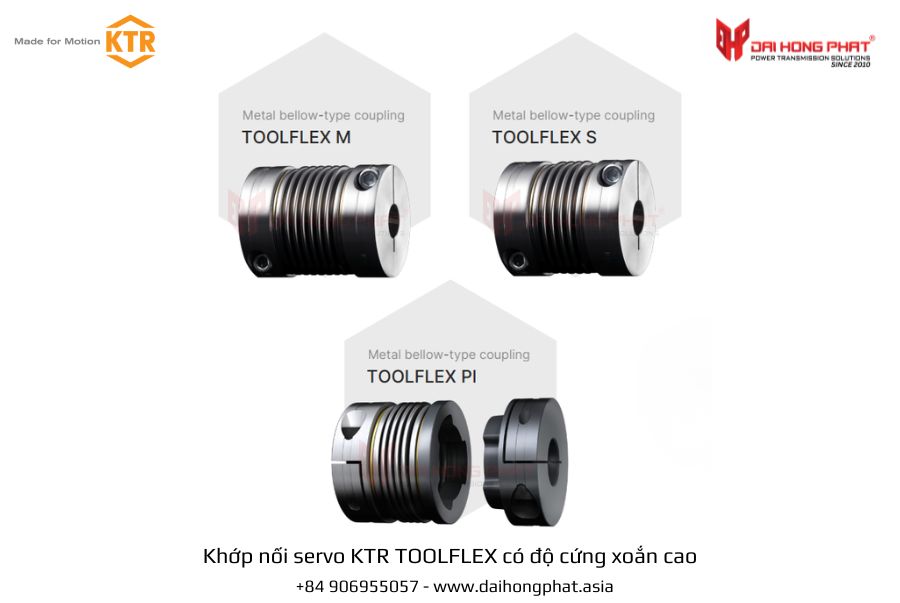

2.3. Khớp Nối KTR Toolflex – Metal Bellows Coupling (Khớp Nối Ống Xếp Kim Loại)
Một trong những loại khớp nối servo có độ chính xác cao nhất hiện nay là bellows coupling. Dòng Toolflex sử dụng ống xếp kim loại (metal bellows) để truyền mô-men xoắn với độ cứng xoắn rất cao.
Ống xếp kim loại của Toolflex được chế tạo từ thép không gỉ nhiều lớp, thường có 4 hoặc 6 lớp
Các hub thường được chế tạo từ nhôm, giúp giảm trọng lượng và mô-men quán tính, từ đó cải thiện khả năng tăng tốc và phản hồi của hệ servo.
Một số phiên bản phổ biến
– Toolflex: Phiên bản tiêu chuẩn cho nhiều ứng dụng servo.
– Toolflex S: Thiết kế nhỏ gọn, phù hợp các hệ truyền động có không gian lắp đặt hạn chế.
– Toolflex PI: Phiên bản được tối ưu cho các ứng dụng có yêu cầu đặc biệt về lắp đặt hoặc tải trọng.
3. So Sánh Các Loại Khớp Nối Servo
| Loại khớp nối | Độ cứng xoắn | Khả năng giảm rung | Moment quán tính | Ứng dụng |
| Jaw coupling | Trung bình | Tốt | Thấp | Automation |
| Disc coupling | Cao | Thấp | Trung bình | CNC |
| Bellows coupling | Rất cao | Thấp | Rất thấp | Precision machine |
4. Đại Hồng Phát – Nhà Cung Cấp Khớp Nối Servo Chính Hãng KTR Germany
Hiểu rõ các loại khớp nối servo là bước quan trọng để thiết kế một hệ truyền động chính xác và ổn định.
Ba loại khớp nối servo phổ biến hiện nay gồm:
– Jaw coupling (KTR Rotex GS) – giảm rung tốt, linh hoạt cho nhiều hệ thống tự động hóa
– Disc coupling KTR Radex-NC) – độ cứng xoắn cao, phù hợp máy CNC và truyền động tốc độ cao
– Bellows coupling (KTR Toolflex) – độ chính xác và khả năng phản hồi servo rất cao
Tuy nhiên, việc lựa chọn loại khớp nối phù hợp không chỉ phụ thuộc vào cấu tạo mà còn cần xem xét độ cứng xoắn của toàn bộ hệ truyền động, tải trọng, tốc độ và yêu cầu độ chính xác của ứng dụng.
Với kinh nghiệm cung cấp giải pháp truyền động công nghiệp, Đại Hồng Phát – Nhà phân phối uỷ quyền KTR Germany tại Việt Nam – mang đến nhiều dòng khớp nối servo chất lượng cao, giúp doanh nghiệp tối ưu hiệu suất và độ chính xác cho hệ thống máy móc.
Giấy chứng nhận Đại Hồng Phát là Nhà phân phối ủy quyền KTR Germany tại Việt Nam
Nếu bạn muốn hiểu rõ hơn về cách lựa chọn khớp nối servo, có thể tham khảo thêm các bài viết chuyên sâu:
Khớp Nối Servo Là Gì? Hướng Dẫn Chọn Theo Độ Cứng Xoắn Để Tối Ưu Độ Chính Xác
Chọn Khớp Nối Servo Cứng Hay Mềm Cho Hệ Truyền Động Servo?
Độ Cứng Xoắn Hệ Truyền Động Servo Là Gì? Vì Sao Quyết Định Độ Chính Xác?
—————–/—————–/—————–/—————–/—————–
Với hơn 15 năm kinh nghiệm, Khớp nối trục Đại Hồng Phát tự hào là đối tác tin cậy của hàng trăm doanh nghiệp trong và ngoài nước.
Chúng tôi không chỉ bán sản phẩm, mà còn hỗ trợ chọn đúng khớp nối để hệ thống vận hành êm, ổn định và bền lâu.
Hãy để chúng tôi đồng hành cùng sự phát triển bền vững của bạn!
