Hãy cùng Đại Hồng Phát tìm hiểu về Khớp nối trục encoder KBK KB5, qua bài viết sau!
1. Về Đại Hồng Phát – KBK Germany
– Đại Hồng Phát là đại diện ủy quyền chính thức KBK Germany tại Việt Nam. Chúng tôi cung cấp các giải pháp khớp nối trục truyền động chính hãng, đáp ứng tiêu chuẩn quốc tế, giúp tối ưu hiệu suất và độ bền của hệ thống máy móc.
– KBK Antriebstechnik được thành lập năm 2003 tại Đức, chuyên sản xuất các giải pháp truyền động cơ khí chính xác. Với hơn 20 năm phát triển, KBK nổi tiếng nhờ chất lượng kỹ thuật cao và khả năng tùy chỉnh linh hoạt. Sản phẩm chủ lực gồm các loại khớp nối như bellows, elastomer, safety, Oldham, magnetic couplings, cùng shaft-hub connections và clamping rings phục vụ nhiều ngành công nghiệp cơ khí và tự động hóa.
– Sản phẩm Khớp nối trục encoder KBK KB5 do Đại Hồng Phát cung cấp được nhập khẩu 100% chính hãng, có đầy đủ CO/CQ, đáp ứng các tiêu chuẩn chất lượng quốc tế.
Tham khảo thêm: Các dòng khớp nối trục lò xo encoder KBK khác
2. Đặc điểm Khớp nối trục encoder KBK KB5
– Hãng sản xuất: KBK/Germany
– Được thiết kế cùng với các mặt bích được tiêu chuẩn hóa theo DIN-EN-ISO9401-1 và thiết kế nhỏ với lực kẹp cao
– Có độ xoắn cao
– Cho phép sự bù lệch trục, lực phục hồi thấp
– Đường kính trục từ 10- 90 mm
– Phạm vi mô-men xoắn T: 18-5000 Nm

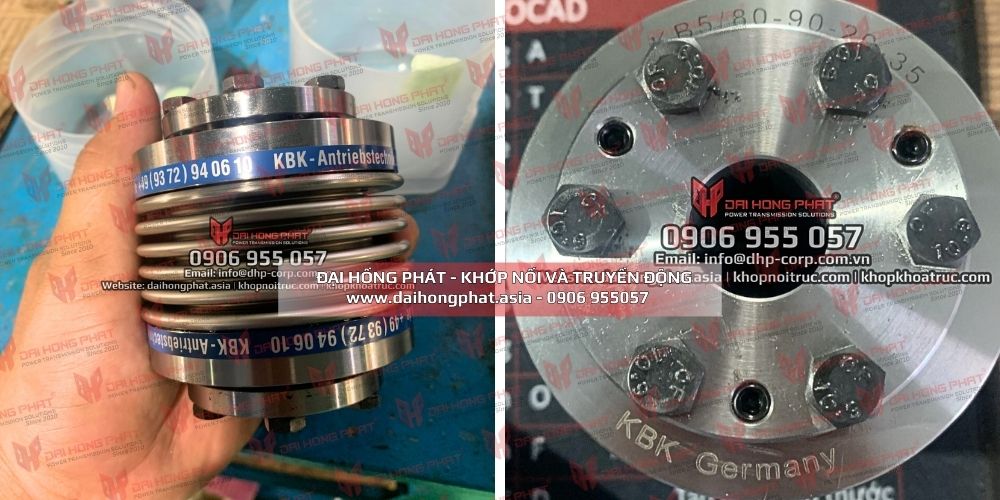

Hình ảnh thực tế khớp nối trục encoder KBK KB5 tại kho Đại Hồng Phát
| MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: PHÒNG KINH DOANH HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN |
3. Ứng dụng Khớp nối trục encoder KBK KB5
Khớp nối trục encoder KBK KB5 là giải pháp tốt nhất cho các ứng dụng định vị, lực truyền mômen xoắn cao trong không gian lắp đặt nhỏ gọn. Sản phẩm KBK KB5 được sử dụng cho Encoder, động cơ Servo, trong các máy đóng gói, máy CNC, máy công cụ và máy móc đặc biệt,…
4. Thông số kỹ thuật Khớp nối trục encoder KBK KB5
| Catalogue Khớp nối trục encoder KBK KB5 |
Hướng dẫn lắp đặt Khớp nối trục encoder KBK KB5 |
||||||
 |
|
| Size | Torque TKN (Nm) |
Dimensions (mm) | Masse (kg) | ||||||
| L | Ø A | D1/D2 | E | L1 | L2 | F | |||
| 18 | 18 | 63 | 45 | 10-18 | 20 | 38 | 56 | 4xM5 | 0.36 |
| 71 | 46 | 64 | 4.5 | 0.37 | |||||
| 30 | 30 | 53 | 56 | 12-20 | 20 | 30 | 46 | 6xM5 | 0.4 |
| 61 | 38 | 54 | 4.5 | 0.42 | |||||
| 60 | 60 | 62 | 66 | 15-25 | 25 | 36 | 54 | 6xM6 | 0.77 |
| 73 | 47 | 65 | 8.5 | 0.79 | |||||
| 80 | 80 | 78 | 82 | 20-35 | 30 | 50 | 70 | 6xM6 | 1.34 |
| 90 | 62 | 82 | 10 | 1.39 | |||||
| 150 | 150 | 78 | 82 | 20-35 | 30 | 50 | 70 | 6xM6 | 1.36 |
| 90 | 62 | 82 | 15 | 1.41 | |||||
| 200 | 200 | 78 | 90 | 20-40 | 30 | 50 | 70 | 6xM6 | 1.59 |
| 91 | 63 | 83 | 15 | 1.66 | |||||
| 300 | 300 | 90 | 110 | 25-50 | 37 | 56 | 80 | 6xM8 | 3.26 |
| 102 | 67 | 91 | 17 | 3.32 | |||||
| 500 | 500 | 101 | 122 | 35-55 | 40 | 66 | 90 | 6xM8 | 3.78 |
| 112 | 77 | 101 | 25 | 3.87 | |||||
| 800 | 800 | 170 | 157 | 50-70 | 60 | 110 | 150 | 6xM16 | 9.05 |
| 45 | |||||||||
| 1400 | 1400 | 170 | 157 | 50-70 | 60 | 110 | 150 | 6xM16 | 9.15 |
| 80 | |||||||||
| 3000 | 3000 | 206 | 157 | 55-85 | 60 | 150 | 190 | 6xM12 | 9.43 |
| 85 | |||||||||
| 5000 | 5000 | 206 | 208 | 60-90 | 65 | 146 | 186 | 6xM16 | 19.90 |
| 210 | |||||||||
5. Lý do chọn Đại Hồng Phát?
– Sản phẩm chính hãng 100% nhập khẩu trực tiếp từ KBK Germany.
– Bảo vệ khách hàng khỏi hàng giả và luôn cung cấp chứng từ CO/CQ đầy đủ.
– Hàng sẵn kho, giao hàng nhanh toàn quốc 24/7.
– Tư vấn kỹ thuật miễn phí và hỗ trợ bản vẽ, catalogue.
– Xưởng gia công tinh chỉnh đáp ứng yêu cầu riêng.
