LẮP ĐẶT PULY ĐAI THANG MARTIN ĐÚNG CÁCH

Hiện nay các hệ thống truyền động bằng dây đai (đặc biệt là puly đai thang) vẫn là phương pháp truyền lực cực kỳ hiệu quả giữa động cơ chính và máy móc. Tiêu chuẩn hiệu suất cao hiện tại của nó là nhờ nhiều năm nghiên cứu và phát triển của các kỹ sư và chuyên gia công nghệ. Để có được lợi ích tối đa từ những tiến bộ như vậy, điều quan trọng là phải tuân thủ chặt chẽ các quy trình lắp đặt và vận hành đơn giản. Bài viết sau đây sẽ giúp bạn nắm rõ quy trình lắp đặt puly đai thang đúng cách.

1. Tầm quan trọng của việc lắp đặt Puly đai thang đúng kỹ thuật:

Một trong những yếu tố then chốt ảnh hưởng trực tiếp đến hiệu suất và độ bền của hệ thống truyền động đai chính là lắp đặt puly đúng quy trình. Bởi nếu không lắp đặt puly đúng cách sẽ dẫn đến những nhiều hậu quả như:

• Việc căn chỉnh puly sai làm tăng khả năng hao mòn của puly đai thang.
• Lực căng dây đai không chính xác sẽ làm trượt đai, rung động mạnh và gãy trục.
• Lựa chọn sai ống lót côn (taper bushes) phù hợp xảy ra hiện tượng kẹt trục và không đồng tâm.

Chính vì vậy việc lắp đặt puly đai thang đúng kỹ thuật không chỉ đảm bảo hiệu suất hoạt động của động cơ, mà còn giảm thiểu chi phí, thời gian bảo trì, tránh được sự cố ngừng máy trong quá trình vận hành.

>>> Tham khảo bài viết: Puly đai thang là gì? Cấu tạo và nguyên lý hoạt động chi tiết

2. Quy trình lắp đặt puly đai thang Martin đúng cách:

2.1. Kiểm tra ban đầu

Trước khi đi vào bước lắp đặt, cần kiểm tra các yếu tố sau:
– Kiểm tra các rãnh của puly: đảm bảo rãnh puly không có vết khía hay cạnh sắc làm hỏng dây đai.
– Thông số puly đai thang: kiểm tra đường kính ngoài (OD), số rãnh, chiều rộng và loại tiết diện đai tương ứng. Đảm bảo thông số phù hợp với thiết kế hệ truyền động (theo bản vẽ hoặc bảng chọn mã Martin).
– Ống lót côn: đảm bảo kích thước ống lót côn phù hợp với kích thước của puly, chọn theo hướng dẫn lắp đặt đi kèm.

2.2. Căn chỉnh puly (Alignment)

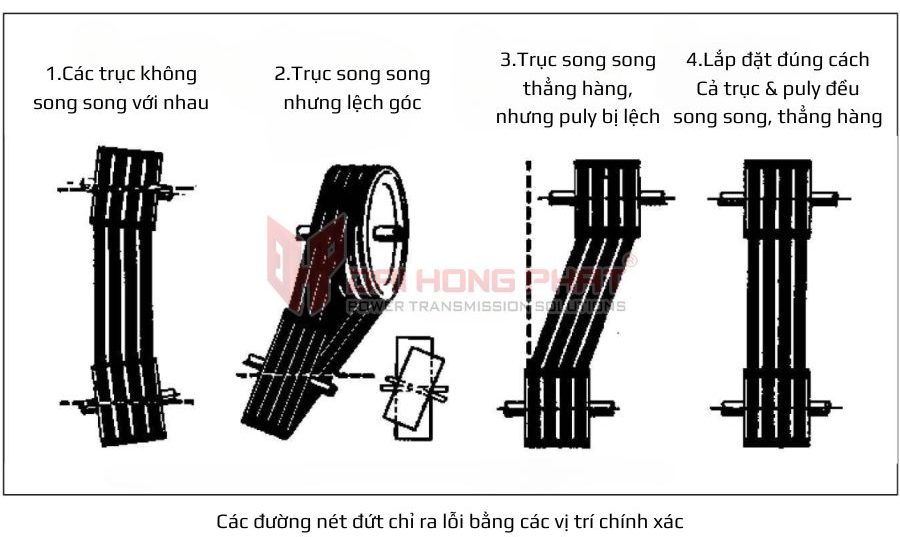

Việc căn chỉnh puly tốt trước khi lắp đai là rất quan trọng để tránh mòn vành đai. Các sơ đồ bên dưới cho thấy một số lỗi căn chỉnh phổ biến:
– Trục không song song: 2 trục không nằm song song với nhau, tức là trục truyền động và trục bị dẫn bị lệch về phương ngang hoặc phương thẳng đứng.
– Trục song song nhưng lệch góc: 2 trục có phương song song nhưng không cùng hướng, tức là các mặt bích của puly không nằm trên cùng một mặt phẳng, tạo ra một góc nghiêng giữa puly truyền và puly bị dẫn.
– Trục đúng nhưng Puly lệch: trong lỗi này puly bị gắn lệch về phía trục dọc, không nằm trên cùng một mặt phẳng.

Theo hình trên, chỉ có trường hợp 4 căn chỉnh đúng: trục và puly đều song song và thẳng hàng, các puly đai thang cùng loại và cùng số rãnh, được lắp đúng vị trí (tâm puly và trục đồng tâm), các bề mặt của puly nằm trên cùng một mặt phẳng.
>>> Điều này giúp dây đai vận hành ổn định, không bị trượt khỏi rãnh, giảm rung động và kéo dài tuổi thọ puly.

2.3. Lắp đai (Belts)

Khi các puli đã được định vị đúng trên trục, có thể lắp đai để hoàn thiện truyền động.
– Khoảng cách giữa các tâm truyền động phải được giảm trước khi lắp đai để có thể lắp mà không cần dùng lực. Trong mọi trường hợp, không được nạy đai vào rãnh. Rãnh đai và puly có thể dễ bị hư hỏng khi sử dụng các dụng cụ sắc nhọn để kéo căng đai trên vành puly.
– Khoảng cách lắp đặt được đưa ra trong bảng “Installation & Take-up Allowance” là khoảng cách giảm tối thiểu được khuyến nghị ở tâm của các phần và chiều dài dây đai khác nhau để có thể lắp đặt chính xác.
+ Theo từng loại đai: SPZ, SPA, SPB, SPC, 8V
+ Theo chiều dài đai

2.4. Bảo vệ & Cố định bằng Taper Bush

– Sử dụng tấm chắn kiểu lưới để đảm bảo thông gió, bảo vệ truyền động cho puly.
– Tất cả các puly “rãnh kép” có trong phần này đều sử dụng phương pháp cố định trục Taper Bush. Để biết hướng dẫn chi tiết về cách lắp và tháo các sản phẩm Taper Bush, hãy xem trang Cố định trục B-15.

3. Căng đai (Tensioning)

3.1. Quy trình căng đai

– Bước 1: Đặt dây đai quanh puly vừa khít, sau đó xoay puli 4-5 vòng để đặt dây đai vào rãnh puli.
– Bước 2: Sử dụng thiết bị chỉ báo độ căng của dây đai do nhà sản xuất dây đai cung cấp, đặt giá trị độ căng thích hợp là 1,25 được nêu trong bảng “Lực căng”.
– Bước 3: Sau khi đạt lực căng ban đầu, vận hành động cơ dưới tải trong 20-30 phút, dừng động cơ, kiểm tra độ căng, đặt lại giá trị cơ bản (không phải 1,25) nếu cần.
>>> Lực căng dây đai sau hiệu chỉnh sẽ được giữ ổn định trong quá trình vận hành, không cần hiệu chỉnh thêm nếu không thay đổi tải trọng hoặc không tháo lắp.

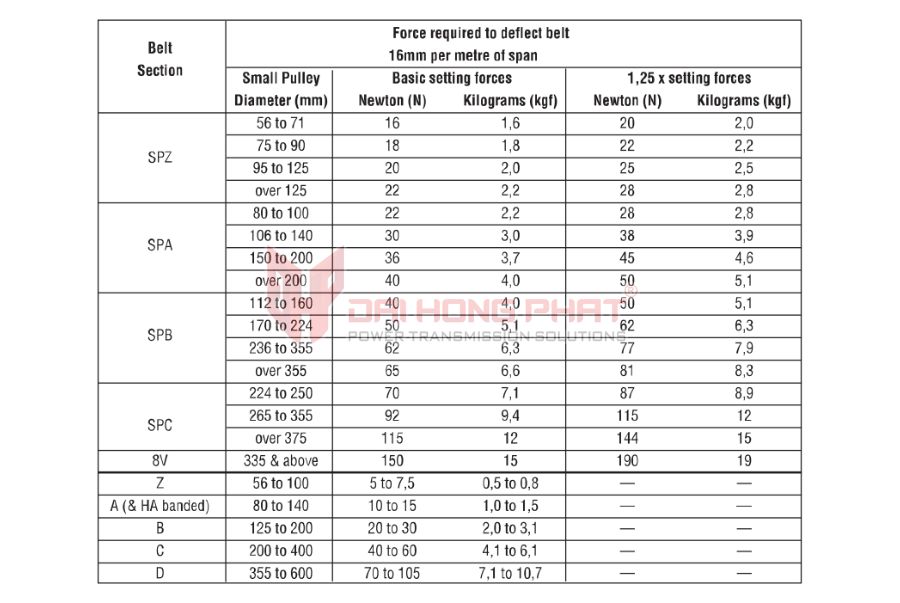

3.2. Tham khảo bảng lực căng đai

Bảng dưới đây thể hiện lực cần thiết để làm võng dây đai trên mỗi mét chiều dài nhịp căng (span)
Thông tin bao gồm:
– Tiết diện dây đai: SPZ, SPA, SPB, SPC, 8V
– Đường kính puly nhỏ (mm): ảnh hưởng trực tiếp đến lực căng cần thiết
– Lực căng cơ bản (Basic setting forces): lực chuẩn để dây đai hoạt động ổn định
– Lực căng ban đầu (1.25 x Setting Force): dùng sau khi lắp đặt, trước khi vận hành ổn định

>>> Xem thêm bài viết “So sánh puly đai thang và puly đai răng”

4. Nên mua Puly đai thang Martin ở đâu tại Việt Nam:

Để đảm bảo chất lượng và độ bền của hệ thống truyền động, việc lựa chọn puly đai thang chính hãng, đúng kỹ thuật là điều quan trọng. Tại Việt Nam, Đại Hồng Phát là nhà phân phối ủy quyền Martin, cung cấp puly Martin chính hãng các loại: puly Martin SPA, puly Martin SPB, puly Martin SPC, puly Martin SPZ…

Quý khách hàng có thể yên tâm khi mua hàng tại Đại Hồng Phát bởi:

– Chúng tôi có hơn 15 năm kinh nghiệm cung cấp các sản phẩm truyền động
– Sản phẩm nhập khẩu chính hãng Martin, đầy đủ chứng từ CO/CQ
– Hàng luôn có sẵn kho, giao hàng nhanh toàn quốc
– Đội ngũ kỹ thuật tư vấn chuyên sâu, lựa chọn đúng puly và ống lót côn phù hợp
– Miễn phí chuyển đổi thông số kỹ thuật theo yêu cầu
– Cung cấp bản vẽ puly đai thang khi có yêu cầu
– Xưởng gia công chuyên nghiệp tinh chỉnh sản phẩm theo bản vẽ
