Hãy cùng Đại Hồng Phát tìm hiểu về Bộ làm mát dầu bằng không khí KTR OAC, qua bài viết sau!
1. Về Đại Hồng Phát – KTR Germany
– Đại Hồng Phát là đại diện ủy quyền chính thức KTR Germany tại Việt Nam (KTR Việt Nam). Chúng tôi cung cấp các giải pháp khớp nối trục truyền động chính hãng, đáp ứng tiêu chuẩn quốc tế, giúp tối ưu hiệu suất và độ bền của hệ thống máy móc.
– KTR được thành lập năm 1959 tại Đức.
– KTR được viết tắt từ
K – Kupplung (Khớp nối) | T – Technology (Công nghệ)| R – Rheine (Khu vực)
– Sản phẩm KTR: Khớp nối trục Rotex, khớp khóa trục Clampex, phanh thủy lực,…
– Sản phẩm Bộ làm mát dầu bằng không khí KTR OAC do Đại Hồng Phát cung cấp được nhập khẩu 100% chính hãng, có đầy đủ CO/CQ, đáp ứng các tiêu chuẩn chất lượng quốc tế.

Giấy chứng nhận Đại Hồng Phát là Nhà phân phối ủy quyền KTR Germany tại Việt Nam
2. Đặc điểm Bộ làm mát dầu bằng không khí KTR OAC
– Hãng sản xuất: KTR Germany
– Bộ làm mát dầu bằng không khí KTR OAC còn được gọi là Két làm mát dầu KTR OAC
– Làm mát hiệu suất cao cho dầu thủy lực, dầu hộp số, dầu bôi trơn, hỗn hợp nước – glycol (tối thiểu 40% glycol)
– Thiết kế chống cháy nổ ATEX cho môi trường khí và bụi dễ cháy.
2.1. Đặc điểm
– KTR OAC là loại tiêu chuẩn, nhỏ gọn và hiệu suất cao.
– Hệ thống truyền động quạt tiêu chuẩn bao gồm động cơ 230/400V, quạt 12V/24V và hệ thống truyền động quạt thủy lực.
– Ngoài ra, còn có sẵn phiên bản động cơ điện và tần số 60 Hz.
– Công suất làm mát: 2 – 350kW

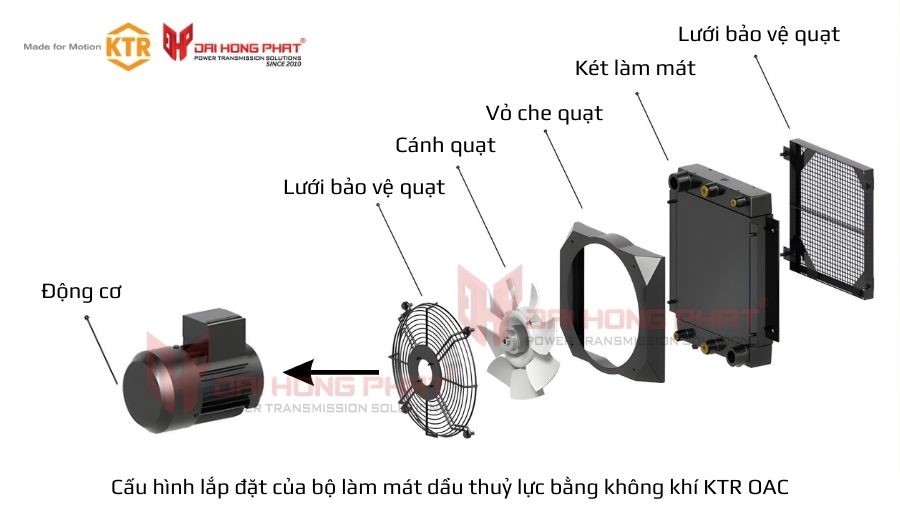

– Cấu tạo:
+ Lõi trao đổi nhiệt dạng plate & bar bằng nhôm, cánh tản nhiệt công nghiệp sơn đen RAL 9005
+ Vỏ quạt bằng thép sơn đen RAL 9005
+ Cánh quạt bằng polyamide (PA)
+ Lưới bảo vệ quạt bằng thép sơn đen RAL 9005
+ Quạt 12/24V IP68, 230/400V, 400/690V, IP55
+ Tùy chọn quạt dẫn động thủy lực

– Phụ kiện: Van bypass nhiệt (Thermal bypass valve), Van thermostat dầu OTV, Lưới bảo vệ, Công tắc nhiệt TSC, Điều khiển tốc độ quạt
– Tùy chọn nhiều loại dẫn động quạt:
+ Quạt điện DC 12V / 24V
+ Quạt điện AC 230/400V hoặc 460V
+ Quạt dẫn động thủy lực
2.2. Nguyên lý hoạt động
– Dầu nóng từ hệ thống thủy lực hoặc hộp số được bơm vào lõi trao đổi nhiệt của bộ làm mát.
– Lõi trao đổi nhiệt bằng nhôm gồm nhiều ống dẫn và cánh tản nhiệt (fins) giúp tăng diện tích truyền nhiệt.
– Quạt làm mát tạo luồng không khí cưỡng bức đi qua các cánh tản nhiệt.
– Nhiệt từ dầu được truyền qua thành ống sang các cánh tản nhiệt.
– Không khí mang nhiệt ra môi trường, làm giảm nhiệt độ dầu trước khi dầu quay trở lại hệ thống.
Xem thêm sản phẩm: Bộ làm mát dầu bằng nước KTR PHE
| MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: PHÒNG KINH DOANH HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN |
3. Ứng dụng Bộ làm mát dầu bằng không khí KTR OAC
Bộ làm mát dầu bằng không khí KTR OAC được áp dụng để làm mát:
– Năng lượng gió: Tua bin gió, lưới điện địa phương
– Máy bơm công nghiệp
– Hệ thống thủy lực: sản xuất bộ nguồn, công nghiệp chế biến nhựa
– Công nghệ truyền động tổng hợp: bánh răng công nghiệp, nhà máy thép
– Đóng tàu/ hàng hải: tàu chở hàng, du thuyền
Xem thêm bài viết: Hướng dẫn tính toán bộ làm mát dầu dành cho kỹ sư

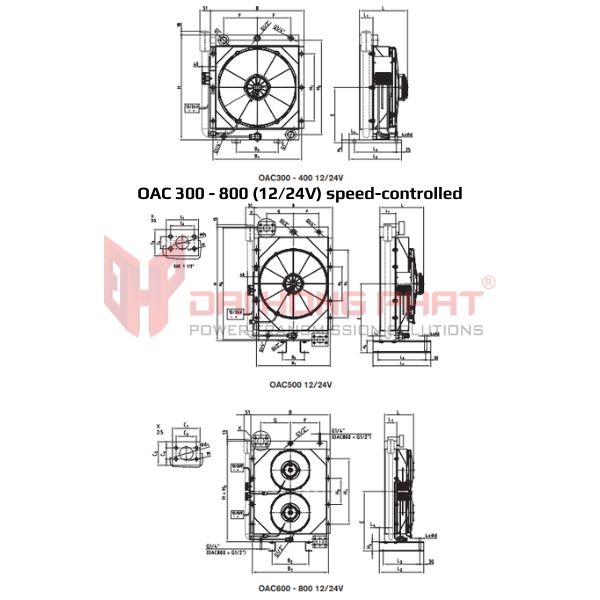

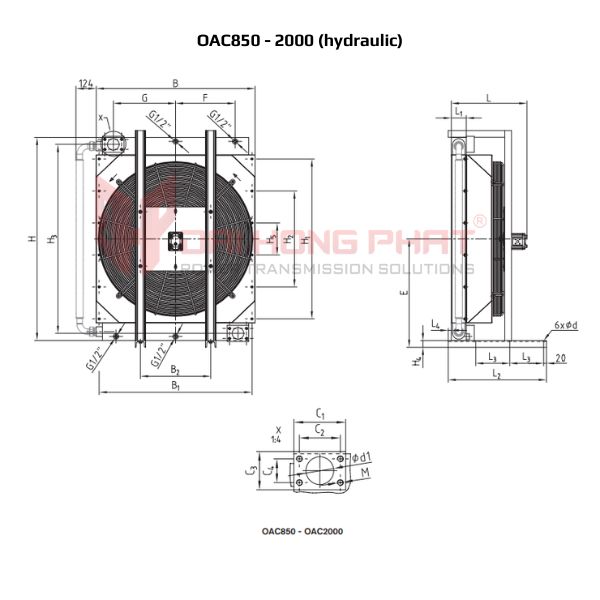

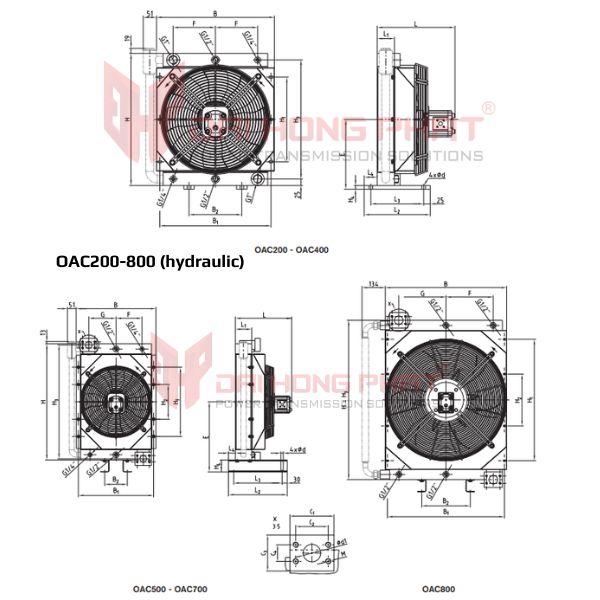

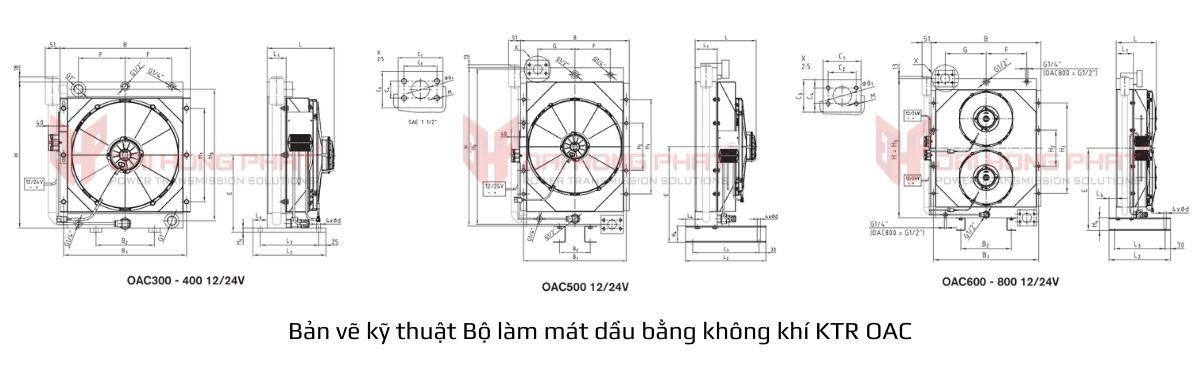

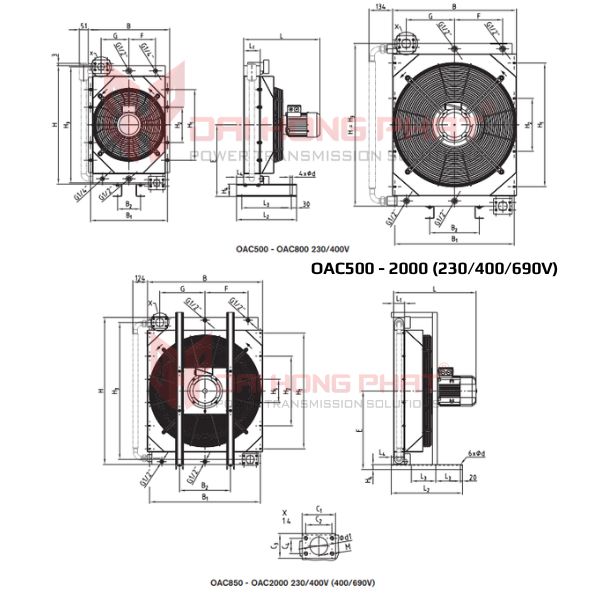

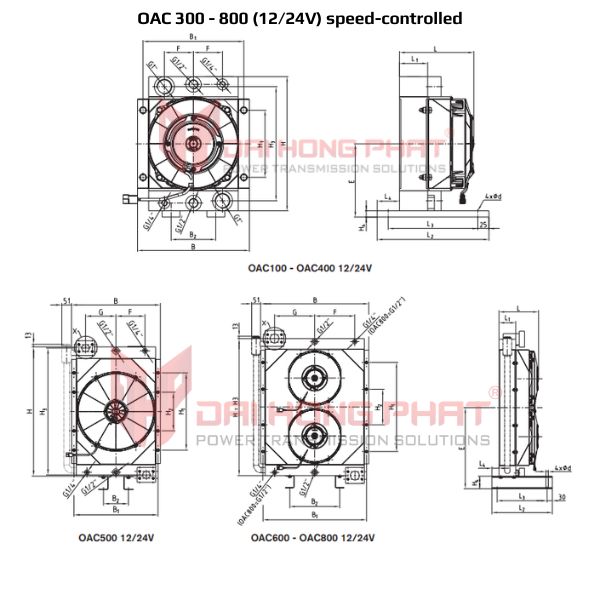

4. Thông số kỹ thuật Bộ làm mát dầu bằng không khí KTR OAC
| Xem đầy đủ catalog Bộ làm mát dầu bằng không khí KTR OAC |
Hướng dẫn lắp đặt Bộ làm mát dầu bằng không khí KTR OAC |

| Thông số kỹ thuật Bộ làm mát dầu bằng không khí KTR OAC | |||||||
| Loại dẫn động quạt | Nguồn năng lượng | Công suất motor | Tốc độ quạt | Đường kính quạt | Cấp bảo vệ | Độ ồn | Khối lượng |
| DC fan drive | 12V / 24V | 0.06 – 0.24 kW | 2600 – 3950 rpm | 190 – 385 mm | IP68 | 54 – 66 dBA | 6 – 81 kg |
| AC fan drive | 230/400V – 460V | 0.07 – 18.5 kW | 700 – 2700 rpm | 200 – 1000 mm | IP54 – IP56 | 63 – 100 dBA | 16 – 429 kg |
| Hydraulic fan drive | Motor thủy lực | displacement 6.3 – 44.1 cm³/rev | 1000 – 1500 rpm | 280 – 1000 mm | tùy cấu hình | 66 – 100 dBA | 15 – 295 kg |
5. Lý do chọn Đại Hồng Phát?
– Sản phẩm chính hãng 100% nhập khẩu trực tiếp từ KTR Germany.
– Bảo vệ khách hàng khỏi hàng giả và luôn cung cấp chứng từ CO/CQ đầy đủ.
– Hàng sẵn kho, giao hàng nhanh toàn quốc 24/7.
– Tư vấn kỹ thuật miễn phí và hỗ trợ bản vẽ, catalogue.
– Xưởng gia công tinh chỉnh đáp ứng yêu cầu riêng.
