Khớp nối tang cuốn cáp cho cẩu: Giải pháp RINGFEDER® TNK

Trong cơ cấu nâng của cẩu, dòng truyền động thường đi theo trình tự: động cơ → hộp giảm tốc → khớp nối → tang cuốn cáp → cáp nâng → tải. Vị trí giữa trục đầu ra hộp giảm tốc và tang cuốn cáp tưởng đơn giản nhưng thực tế phải xử lý đồng thời mô-men xoắn, lực hướng kính và các biến dạng phát sinh trong kết cấu. Đây là lý do khớp nối chuyên dụng cho rope drum được sử dụng thay vì một kết nối cứng thông thường.
Với khớp nối tang cuốn cáp cho cẩu, mục tiêu không chỉ là truyền chuyển động từ hộp giảm tốc sang tang. Khớp nối còn phải giúp hệ truyền động thích nghi với sai lệch góc, chuyển vị trong quá trình vận hành và hạn chế lực cưỡng bức truyền ngược về hộp giảm tốc. RINGFEDER® TNK được phát triển chính cho bài toán này.

1. Khớp nối tang cuốn cáp cho cẩu nằm ở đâu trong hệ thống nâng?

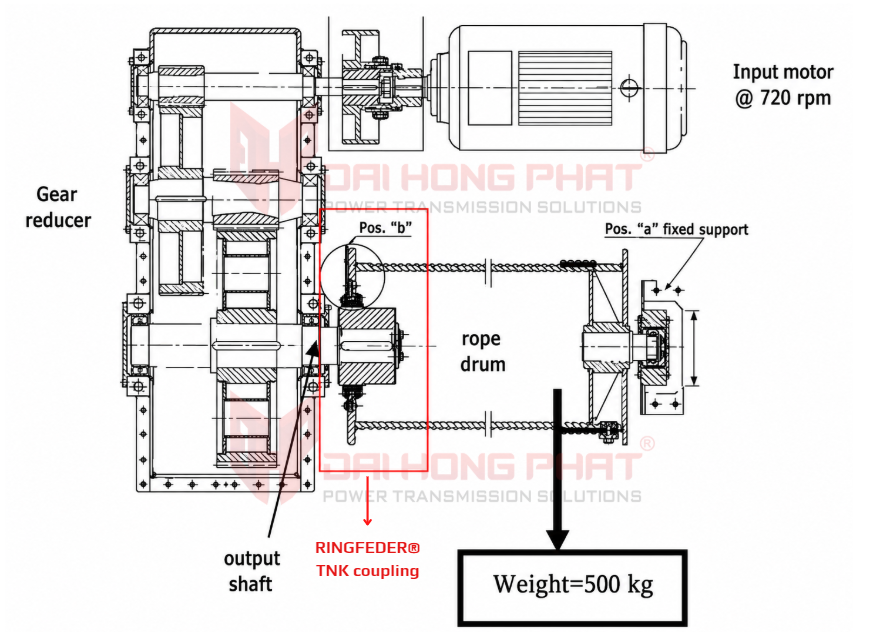

Nhìn vào sơ đồ ứng dụng, vị trí của TNK rất rõ: Motor → Gear reducer → RINGFEDER® TNK → Rope drum → Rope → Load
Phần được khoanh đỏ là vị trí kết nối giữa trục đầu ra của hộp giảm tốc và tang cuốn cáp.Đây là vị trí cần một khớp nối có khả năng truyền mô-men xoắn đồng thời xử lý lực hướng kính và sai lệch giữa các phần tử của hệ truyền động. Với khớp nối tang cuốn cáp cho cẩu, việc xác định đúng vị trí lắp đặt giúp kỹ sư đánh giá chính xác tải tác động lên coupling thay vì chỉ nhìn vào công suất motor.

Trong ví dụ trên hình, motor có tốc độ 720 vòng/phút, tốc độ trục đầu ra là 25 vòng/phút, tang có đường kính 300 mm và tải minh họa 500 kg.
Tỷ số truyền lý thuyết: i = 720 / 25 = 28,8:1
Nếu chỉ xét lực trọng trường của tải và bán kính tang 150 mm, mô-men lý thuyết tại tang khoảng: T = 500 × 9,81 × 0,15 ≈ 736 Nm
Tuy nhiên, đây chỉ là giá trị minh họa. Khi thiết kế thực tế phải tính thêm hiệu suất, gia tốc, hệ số tải, lực động, phanh và các điều kiện vận hành của cơ cấu nâng. Vì vậy, không thể dùng riêng con số 736 Nm để chọn kích thước TNK.
Khi lựa chọn khớp nối tang cuốn cáp cho cẩu, cần xem xét toàn bộ điều kiện làm việc: mô-men danh nghĩa và cực đại, tốc độ, tải hướng kính, tải đảo chiều, kích thước trục, không gian lắp đặt, đường kính tang và chế độ làm việc.

2. Vì sao cẩu cần khớp nối giữa hộp giảm tốc và tang cuốn cáp?

Nếu nối cứng hộp giảm tốc với tang, các biến dạng và sai lệch phát sinh trong kết cấu có thể tạo ra lực cưỡng bức truyền ngược vào hệ truyền động. RINGFEDER® mô tả barrel coupling như một khớp bản lề giúp biến một hệ tĩnh định không xác định thành hệ tĩnh định, qua đó bù các biến dạng trong vận hành và hạn chế lực cưỡng bức.
Đây là điểm khác biệt quan trọng của khớp nối tang cuốn cáp cho cẩu so với cách hiểu đơn giản rằng coupling chỉ có nhiệm vụ nối hai trục.
Trong cơ cấu nâng, tang cuốn cáp được đỡ tại các vị trí riêng và chịu tải từ cáp. Khi tải thay đổi, kết cấu có thể phát sinh chuyển vị hoặc biến dạng. Nếu kết nối không phù hợp, những tác động này có thể làm tăng tải lên trục, ổ lăn và bánh răng của hộp giảm tốc.
Thiết kế TNK sử dụng các con lăn dạng barrel bằng thép đặt trong các rãnh bán nguyệt của hub và housing. Cấu trúc này cho phép truyền lực hướng kính đồng thời bù sai lệch góc giữa các phần tử được kết nối. Ở cấu hình phù hợp, các con lăn có khe hở dọc trục để bù chuyển động giữa tang và hộp giảm tốc.
Vì vậy, khi đánh giá khớp nối tang cuốn cáp cho cẩu, kỹ sư không nên chỉ hỏi “khớp nối chịu được bao nhiêu Nm?” mà cần xem cả lực hướng kính, sai lệch, chuyển vị và cách tang được đỡ trong kết cấu.

3. RINGFEDER^® TNK có gì phù hợp với cơ cấu nâng cẩu?

RINGFEDER^® TNK là dòng Barrel Couplings được hãng phát triển cho các ứng dụng cẩu và thiết bị nâng, đặc biệt là kết nối trục đầu ra hộp giảm tốc với tang cuốn cáp. Tài liệu kỹ thuật của hãng cho biết TNK truyền mô-men thông qua các phần tử dạng barrel, đồng thời cho phép truyền lực hướng kính và bù sai lệch góc.
Một số ưu điểm đáng chú ý:
+ Truyền mô-men xoắn từ trục đầu ra gearbox tới tang cuốn cáp.
+ Truyền lực hướng kính phát sinh trong kết cấu tang và cơ cấu nâng.
+ Bù sai lệch góc giữa các phần tử của hệ truyền động.
+ Có thể bù chuyển động dọc trục tùy cấu hình thiết kế.
Tạo một liên kết dạng khớp, giúp hạn chế lực cưỡng bức do biến dạng vận hành.
Phù hợp với các cơ cấu nâng, cẩu và tời có tang cuốn cáp.
Theo tài liệu kỹ thuật RINGFEDER®, dòng TNK/TKVO có nhiều kích cỡ. Một tài liệu kỹ thuật của hãng thể hiện dải mô-men từ 6.500 đến 815.000 Nm và tải hướng kính từ 17.650 đến 490.000 N, tùy kích cỡ. Các giá trị này chỉ mang tính tham khảo theo model; việc chọn size phải dựa trên dữ liệu thực tế của từng máy.
Đối với khớp nối tang cuốn cáp cho cẩu, bộ dữ liệu kỹ thuật tối thiểu nên có gồm:
+ Công suất và tốc độ motor
+ Tỷ số truyền hộp giảm tốc
+ Mô-men đầu ra
+ Đường kính và chiều dài trục
+ Tải hướng kính
+ Tải nâng
+ Đường kính tang
+ Chế độ làm việc
+ Tần suất khởi động/phanh
+ Hướng tải và điều kiện tải

Xem thêm khớp nối trục tang cuốn cáp RINGFEDER TNK TKVO để tham khảo cấu hình sản phẩm và thông số kỹ thuật.

4. Cách lựa chọn và lắp đặt khớp nối tang trống cho cẩu

Việc lựa chọn bắt đầu từ dữ liệu của cơ cấu nâng. Trước hết cần xác định mô-men làm việc và mô-men cực đại, sau đó kiểm tra tốc độ quay, tải hướng kính và các điều kiện tải đặc biệt như khởi động, dừng, phanh hoặc đảo chiều. Đồng thời phải kiểm tra kích thước trục, không gian lắp đặt và cách tang được đỡ ở phía đối diện.
RINGFEDER cũng lưu ý ổ đỡ ở phía đối diện coupling phải tiếp nhận các lực dọc trục phát sinh trong quá trình vận hành.
Đây cũng là lý do nên tham khảo Hướng dẫn lựa chọn khớp nối trục đúng cách trước khi chốt model.
Với các hệ thống có yêu cầu cao về độ chính xác lắp đặt, có thể tham khảo thêm dịch vụ lắp đặt cân chỉnh khớp nối trục để hạn chế sai lệch trong quá trình đưa thiết bị vào vận hành.
Trong quá trình vận hành, cần theo dõi tình trạng bu lông, bề mặt truyền động, độ mòn của răng và các dấu hiệu bất thường. Tài liệu hướng dẫn TNK TKVO của RINGFEDER yêu cầu kiểm tra định kỳ tình trạng coupling; chỉ thị mòn trên hub được dùng để đánh giá tình trạng mặt răng. Chu kỳ bôi trơn phụ thuộc nhóm làm việc, với tài liệu hãng nêu mốc 1.000 hoặc 2.000 giờ tùy cấp làm việc.
Đối với khớp nối tang cuốn cáp cho cẩu, bảo trì không nên chỉ tập trung vào bản thân coupling. Cần kiểm tra đồng thời ổ đỡ tang, trục, hộp giảm tốc, liên kết mặt bích và tình trạng kết cấu. Khi phát hiện rung, tiếng ồn, nhiệt độ tăng hoặc độ mòn bất thường, cần tìm nguyên nhân của toàn bộ hệ truyền động thay vì chỉ thay coupling.

Tham khảo thêm bài Khớp nối trục cho cẩu container để hiểu tổng quan các vị trí truyền động trên cẩu container, sau đó đi sâu vào TNK tại vị trí gearbox – rope drum.

Đại Hồng Phát cung cấp giải pháp RINGFEDER® cho các ứng dụng truyền động công nghiệp và hỗ trợ tư vấn lựa chọn theo thông số thực tế của thiết bị. Với các dự án cẩu, tời và cơ cấu nâng, khách hàng nên cung cấp bản vẽ lắp, thông số motor/gearbox, đường kính trục, tang và điều kiện tải để được xác định model phù hợp.
Một khớp nối tang cuốn cáp cho cẩu không đơn thuần là chi tiết nối giữa hai trục. Đây là một phần tử quan trọng giúp truyền mô-men từ hộp giảm tốc tới tang, đồng thời xử lý lực hướng kính và các sai lệch phát sinh trong quá trình vận hành.
RINGFEDER® TNK được thiết kế chuyên dụng cho kết nối gearbox output shaft với rope drum trong cơ cấu nâng. Khi lựa chọn đúng model, lắp đặt đúng kỹ thuật và bảo trì theo điều kiện làm việc, TNK có thể góp phần nâng cao độ ổn định và độ tin cậy của hệ truyền động.
