Hãy cùng Đại Hồng Phát tìm hiểu về Khớp nối thủy lực KTR ALFA Rotex AFN-SB special, qua bài viết sau!
1. Về Đại Hồng Phát – KTR Germany
– Đại Hồng Phát là đại diện ủy quyền chính thức KTR Germany tại Việt Nam (KTR Việt Nam). Chúng tôi cung cấp các giải pháp khớp nối trục truyền động chính hãng, đáp ứng tiêu chuẩn quốc tế, giúp tối ưu hiệu suất và độ bền của hệ thống máy móc.
– KTR được thành lập năm 1959 tại Đức.
– KTR được viết tắt từ
K – Kupplung (Khớp nối) | T – Technology (Công nghệ)| R – Rheine (Khu vực)
– Sản phẩm KTR: Khớp nối trục Rotex, khớp khóa trục Clampex, phanh thủy lực,…
– Sản phẩm Khớp nối thủy lực KTR ALFA Rotex AFN-SP special do Đại Hồng Phát cung cấp được nhập khẩu 100% chính hãng, có đầy đủ CO/CQ, đáp ứng các tiêu chuẩn chất lượng quốc tế.
Giấy chứng nhận Đại Hồng Phát là Nhà phân phối ủy quyền KTR Germany tại Việt Nam
Xem thêm: Các loại khớp nối trục thủy lực KTR khác
2. Đặc điểm Khớp nối thủy lực KTR ALFA Rotex AFN-SB special
– Hãng sản xuất: KTR / Germany
– Mã sản phẩm: BETA J
– Sử dụng nút phòng nổ: màu đỏ (145°C)
– Công suất động cơ tối đa: 430 kW
– Tốc độ quay: 6000 vòng/phút
– Hệ số quá tải khởi động: 1.8 – 2.0 không có buồng trễ (without delay chamber)
– Chiều dài tối đa Lmax: 515 mm
– Khớp nối thủy lực ALFA kết hợp với khớp nối ROTEX AFN-SB special
– Vị trí lắp đặt Khớp nối thủy lực KTR ALFA Rotex AFN-SB special: nằm ngang
– Khớp nối này sử dụng hệ truyền động bánh trong (inner wheel drive):
Bộ ly hợp thủy lực với truyền động bánh xe bên trong được dẫn động thông qua trục rỗng và cánh quạt bên trong. Vỏ ngoài của bộ ly hợp liên kết với phía được dẫn động.
– Nguyên lý truyền động kết hợp:
+ Động cơ truyền lực qua khớp nối thủy lực, sau đó qua khớp nối mềm ROTEX để giảm chấn và bù sai lệch trục
+ Khi cần dừng máy, cụm má phanh sẽ kẹp vào đĩa phanh của ROTEX để triệt tiêu động năng
| MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ: PHÒNG KINH DOANH HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN |
3. Ứng dụng và lợi ích của Khớp nối thủy lực KTR ALFA Rotex AFN-SB special
– Ứng dụng: Khớp nối thủy lực KTR ALFA Rotex AFN-SP special được dùng cho các ứng dụng: Băng tải, nhà máy sản xuất, máy băm phế liệu, máy nghiền, máy khuấy
– Lợi ích:
+ Khởi động nhẹ nhàng, không cần điều chỉnh, không cần chọn động cơ quá lớn
+ Truyền lực không bị mài mòn
+ Giảm rung động trong hệ thống truyền động
+ Kiểm soát mô-men xoắn dễ dàng
+ Có khả năng chống chịu tốt các tác động từ môi trường bên ngoài
+ Khi tháo rời hệ dẫn động đai, việc này có thể được thực hiện mà không cần phải tháo toàn bộ khớp nối thủy lực.
4. Thông số kỹ thuật Khớp nối thủy lực KTR ALFA Rotex AFN-SB special

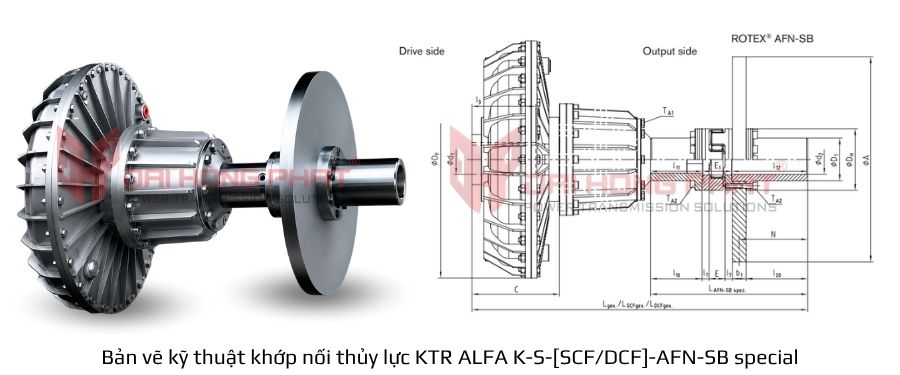

| Catalogue Khớp nối thủy lực KTR ALFA Rotex AFN-SB special |
Hướng dẫn lắp đặt Khớp nối thủy lực KTR ALFA Rotex AFN-SB special |
 |
|
| KTR ALFA K-S [SCF/DCF]-AFN-SB special | |||||||||||
| Size | Dimensions [mm] | T [Nm] | |||||||||
| K | ROTEX® | d₁ | d₂ max | D₁ | LAFN-SB spez. | C | Lt. | LSCFt. | LDCFt. | TA1 | TA2 |
| 60 | 65 | 48 | 65 | 94 | 344,5 | 192 | 566,5 | 656,5 | 736,5 | 50,5 | 83 |
| 55 | |||||||||||
| 60 | |||||||||||
| 65 | |||||||||||
| 75 | |||||||||||
| 65 | 75 | 55 | 75 | 108 | 374,5 | 240 | 644,5 | 734,5 | 814,5 | 50,5 | 120 |
| 60 | |||||||||||
| 65 | |||||||||||
| 75 | |||||||||||
| 80 | |||||||||||
| 70P | 90 | 75 | 100 | 142 | 454,0 | 240 | 726,0 | 836,0 | 951,0 | 212,0 | 295 |
| 80 | |||||||||||
| 90 | |||||||||||
| 75P | 90 | 80 | 100 | 142 | 454,0 | 265 | 751,0 | 861,0 | 976,0 | 212,0 | 295 |
| 90 | |||||||||||
| 80P | 110 | 110 | 125 | 158 | 518,5 | 270 | 823,5 | 941,5 | 1041,5 | 291,0 | 580 |
| ROTEX AFN-SB special | ||||||||||
| ROTEX® Size | Torque [Nm] 98 ShA T-PUR |
N | Brake disk ΦA x b1 | |||||||
| TKN (Nm) | TKmax (Nm) | 355 × 30 | 400 × 30 | 450 × 30 | 500 × 30 | 560 × 30 | 630 × 30 | 710 × 30 | ||
| 65 | 940 | 1880 | 150 | X | X | X | – | – | – | – |
| 75 | 1920 | 3840 | 150 | – | X | X | X | – | – | – |
| 90 | 3600 | 7200 | 190 | – | – | X | X | X | X | – |
| 110 | 7200 | 14400 | 195 | – | – | – | X | X | X | X |
5. Lý do chọn Đại Hồng Phát?
– Sản phẩm chính hãng 100% nhập khẩu trực tiếp từ KTR Germany.
– Bảo vệ khách hàng khỏi hàng giả và luôn cung cấp chứng từ CO/CQ đầy đủ.
– Hàng sẵn kho, giao hàng nhanh toàn quốc 24/7.
– Tư vấn kỹ thuật miễn phí và hỗ trợ bản vẽ, catalogue.
– Xưởng gia công tinh chỉnh đáp ứng yêu cầu riêng.
![Bản vẽ khớp nối thuỷ lực KTR ALFA K-S [SCF/DCF] AR/ADR](https://daihongphat.asia/wp-content/uploads/2026/07/ban-ve-khop-noi-thuy-luc-alfa-k-s-ar-adr-standard.jpg)
