Hướng Dẫn Lắp Đặt Khớp Nối Răng PTI Coupling -Korea Loại PGD60 và Nhỏ Hơn

Việc lắp đặt sản phẩm rất quan trọng và nó ảnh hưởng lớn đến quá trình hoạt động cũng như tuổi thọ của khớp nối. Nếu như lắp đặt không đúng cách sẽ dẫn đến hư hại cho khớp nối, không những vậy về lâu dài sẽ gây hư hại cả động cơ. Vì vậy để khớp nối hoạt động hiệu quả, cần chú trọng đến việc lặp đặt thông qua hướng dẫn sử dụng được cung cấp bởi hãng. Dưới đây Đại Hồng Phát sẽ chỉ cho mọi người về cách lắp đặt khớp nối răng PTI Coupling – Korea loại PGD60 và nhỏ hơn.

1. Tìm hiểu về thương hiệu PTI Coupling – Korea:

PT Couplings – Korea với hơn 30 năm thành lập đã góp phần to lớn vào sự phát triển của ngành điện xoay chiều với tư cách là một thành viên của toàn thế giới. PTI đã nghiên cứu và phát triển các loại khớp nối thoát khỏi khái niệm “khớp nối chỉ để truyền lực đơn thuần” để tạo ra các khớp nối chất lượng cao và tuổi thọ bền bỉ, cải thiện bảo vệ hiệu quả năng suất của các máy liên quan. Trong thời đại công nghệ phát triển như vũ bảo, PTI  đang nỗ lực thực hiện kế hoạch lớn dẫn đầu xu thế bằng cách cung cấp những sản phẩm chất lượng vượt trội bằng sự nỗ lực của toàn thể nhân viên PT Couplings.
Các sản phẩm chính được cung cấp bởi PT Coupling – Korea: khớp nối lưới lò xo, Khớp nối xích PT Couplings, …

2. Đặc điểm và cấu tạo của khớp nối răng PTI Coupling – Korea:

– Khớp nối răng PTI Coupling – Korea có mô-men xoắn đáng kể mặc dù kích thước nhỏ gọn
– Bánh răng trung gian bên trong và bánh răng trung tâm ăn khớp với nhau để truyền tải
– Khớp nối được làm hoàn toàn bằng kim loại gây tổn thất điện năng tối thiểu giúp tiết kiệm điện
– Năng lượng được truyền trong khớp nối này bằng cách tiếp xúc điểm, với rất ít bề mặt liên quan. Điều này có thể hấp thụ tất cả các loại sai lệch giữa các trục: sai lệch góc, trục và song song nhỏ trong một đơn vị nhỏ gọn kép cộng với sai lệch song song lớn hơn trong một đơn vị kép có trục trung gian dài.
Hiện tại, khớp nối răng PTI Coupling/Korea sản xuất theo AGMA, tiêu chuẩn quốc tế trên thực tế và theo JIS, Tiêu chuẩn Nhật Bản. Bên cạnh đó,còn có thể điều chỉnh các khớp nối tiêu chuẩn để phù hợp với nhu cầu đặc biệt của khách hàng.

Cấu tạo của khớp nối răng:

Khớp nối răng PTI gồm 7 phần chính

1. Sleeve (A+B) : S45C
2. Flex Hub : S45C
3. Reamer Bolt : S45C-H
4. O-ring : NBR
5. Gasket : UG or O-ring : NBR
6. Spring Washer : HSWR62B
7. Hex. Nut : HT45

Xem thêm bài viết “Mua khớp nối răng PSS PTI Coupling (Gear Couplings) chính hãng, giá tốt ở đâu?

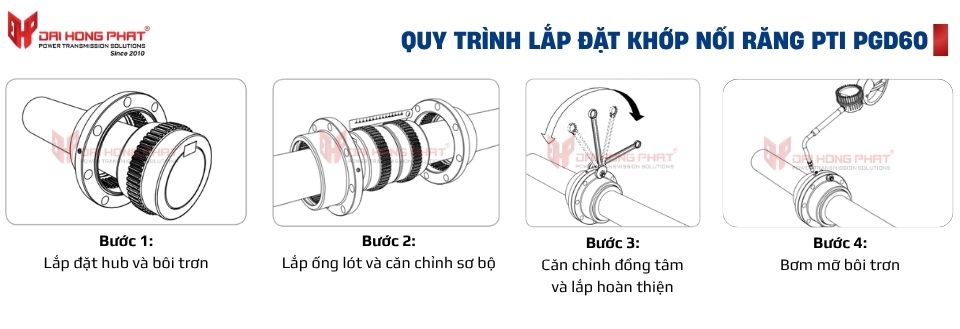

3. Hướng dẫn lắp đặt khớp nối răng PTI Coupling – Korea:

Bước 1. Sau khi gia công chính xác đường kính lỗ (lắp chặt, lắp rãnh then, lắp then hoa, …).
Làm sạch tất cả các bộ phận, bôi mỡ lên răng và vòng O-Ring (vòng chặn dầu), sau đó lắp vòng chữ O.

Bước 2. Chèn ống lót bên trong vào các trục và lắp moay-ơ núm trên cả 2 trục.
Điều chỉnh khe hở cho phép và sai số góc.

Bước 3. Như thể hiện trong hình, điều chỉnh sai số song song cứ sau 90 độ theo chu kỳ bằng thước cạnh thẳng để nó không vượt quá giới hạn sai số được chỉ địng trong danh mục. Sau đó, đặt chính xác tâm trục bằng đồng hồ đo mặt số.

Chèn vòng chữ O vào giữa ống lót bên trong và tra dầu mỡ vào bánh răng vương miện. Sau đó, siết bu-lông để đảm bảo đầu vào nằm ở góc 90 độ.

Bước 4. Mở đầu vào bôi trơn, dùng súng bôi trơn bôi mỡ cho đến khi tràn ra, sau đó vặn chặt đầu vào.

Xem thêm bài viết “Khớp nối trục là gì? Ứng dụng và phân loại khớp nối trục”

4. Nên mua khớp nối răng PTI Coupling – Korea chính hãng ở đâu:

Hiện nay có rất nhiều loại khớp nối răng được bán trên thị trường, tuy nhiên về chất lượng, tuổi thọ và độ bền thì phải kế đế là khớp nối răng của hãng PTI Coupling, đây là một lựa chọn hàng đầu của người sử dụng. PTI Coupling là một công ty hàng đầu thế giới về thiết kế sản xuất các khớp nối công nghiệp và giải pháp truyền động với hơn 30 năm kinh nghiệm, hướng đến mục tiêu đem lại những sản phẩm có giá trị và chất lượng cao cho khách hàng, Đại Hồng Phát đã hợp tác với PT Couplings/Korea trở thành nhà phân phối các sản phẩm khớp nối răng PTI Coupling chính hãng 100% tại Việt Nam.
Để mua khớp nối răng PTI quý khách vui lòng liên hệ hotline: 0906 955 057 hoặc truy cập website: daihongphat.asia chúng tôi luôn sẵn sàng phục vụ và lắng nghe những yêu cầu và phản hồi từ quý khách.

Xem thêm bài viết “Nơi bán khớp nối răng chính hãng EU tại Bình Dương”

5. Tại sao nên chọn Đại Hồng Phát là nơi cung cấp khớp nối răng PTI:

– Quý khách được mua khớp nối răng PT chính hãng 100% do Đại Hồng Phát nhập khẩu trực tiếp từ hãng.
– Quý khách hàng có thể an tâm vì công ty sẽ bảo vệ rủi ro cho bạn, chống lại hàng giả cho quý khách hàng.
– Có đầy đủ chứng từ CO/CQ về khớp nối răng do công ty Đại Hồng Phát cung cấp.
– Khớp nối răng PTI Coupling luôn có sẵn trong kho của công ty giúp giao hàng nhanh chóng cho quý khách hàng.
– Công ty sẽ cung cấp cho quý khách bản vẽ kỹ thuật sản phẩm (khi quý khách có yêu cầu).
– Chúng tôi luôn có sẵn đội ngũ chuyên viên kỹ thuật có nghiệp vụ cao.
– Công ty luôn sẵn sàng tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách hàng.
– Công ty Đại Hồng Phát cung cấp Catalogue chính hãng của sản phẩm.
– Đại Hồng Phát miễn phí chuyển đổi thông số kỹ thuật, kích thước của khớp nối răng theo yêu cầu của quý khách.
– Công ty có dịch vụ giao hàng toàn quốc 24/7, giúp quý khách yên tâm giảm thiểu thời gian ngừng máy khi máy móc của quý khách đang hoạt động.
– Công ty Đại Hồng Phát luôn có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của quý khách hàng.
